KH Director Ersteinrichtung (Teil 1)

Sie sind hier:
Geschätzte Lesezeit: 5 Min
KH Director

Zu diesem Artikel

Dieser Artikel (Teil 1 von 3) zeigt Ihnen, wie Sie den KH Director für die automatische KH-Messung richtig einrichten und konfigurieren. Damit der KHD genaue Messergebnisse liefern kann, müssen diese Schritte genau wie gezeigt befolgt werden.

Download des Handbuchs

Um den Aufbau und die Funktionsweise des KH Director bestmöglich zu verstehen, empfehlen wir Ihnen dringend, das Handbuch des KH Director zu lesen.

Klicken Sie hier, um das Handbuch herunterzuladen.

TEIL 1: Die Grundlagen

In diesem Abschnitt werden wir die Grundlagen behandeln:

  • Übersicht über die einzelnen Anschlüsse am KHD
  • Wie Sie das Gerät einschalten
  • Wie Sie das PAB-Kabel an das Gerät anschließen
  • Wie Sie den KHD Ihrem Primärgerät zuordnen

Packen Sie den Inhalt Ihres KH Director-Sets aus
Im Inneren der Verpackung finden Sie Folgendes:

KH DirectorKHD pH-SensorSilikonschlauchKHD-WasserfilterPAB Kabel (KHD-Set)
KHD Reagenz (500ml)Kalibrierflüssigkeiten pH4 und pH7Flex-PVC-SchlauchGHL Doser 2.1 SA oder Slave (KHD-Set)Netzteil-Splitterkabel

Für die Ersteinrichtung (Teil 1) benötigen Sie:

BenötigtZweck
Inhalt der KHD-BoxZum Anschluss des KHDs und des Dosers
Besitzer eines KHD-Slave-Sets: Zusätzliches PAB-KabelZum Anschluss des KHD/Doser-Sets an einen ProfiLux- oder SA-Doser
Sie benötigen ein zusätzliches PAB-Kabel?
Wenn Sie ein Slave KH Director-Set erworben haben, benötigen Sie ein zusätzliches PAB-Kabel. Dieses Kabel wird verwendet, um dieses Set mit Ihrem Master-Gerät zu verbinden. PAB-Kabel werden in verschiedenen Längen angeboten und können bei Ihrem bevorzugten GHL-Händler oder im GHL-Shop erworben werden.

PAB-Cable

— Übersicht der KHD-Anschlüsse

A: 24V Stromanschluss
B: BNC-Anschluss für KHD-Sensor
C: Entlüftung / Notablauf
D:
AUX-Anschluss für zukünftige Erweiterungsmöglichkeiten
E:
PAB-Anschlüsse zum gemeinsamen Anschluss von KHD und Doser. Wird auch zur Erweiterung des GHL-Systems um weitere PAB-Geräte verwendet.

Gemeinsames Netzteil für KHD und Doser

Wenn Sie den Inhalt Ihres KHD-Sets durchgehen, werden Sie feststellen, dass Ihrem KHD kein eigenes Netzteil beiliegt. Stattdessen wird es mit einem Netzteil-Splitterkabel geliefert. Dieses Kabel dient dazu, den KHD und den Doser mit dem 24V-Netzteil des Dosers zu verbinden. Das heißt, beide Geräte teilen sich die gleiche 24V-Spannungsversorgung.

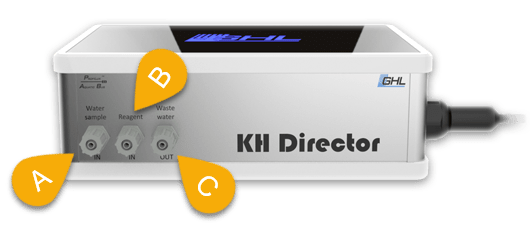

A: Der Wasserproben-Eingang wird verwendet, um dem KHD die Wasserprobe aus Ihrem Aquarium zuzuführen

B: Der Reagenzeinlass dient zur Zuführung von Reagenz in den KHD während eines KH-Tests

C: Der Abwasserauslass wird verwendet, um das Wasser nach einem Test aus dem KHD abzupumpen

KHD-Sensoranschluss

Auf der rechten Seite des KH Director finden Sie den Sensoranschluss für den KHD pH-Sensor. Hier werden Sie später bei der Inbetriebnahme den Sensor installieren.

Nachdem wir nun den Zweck der einzelnen Anschlüsse erklärt haben, besteht der nächste Schritt darin, die Geräte einzuschalten und das PAB-Kabel mit den Geräten zu verbinden.

— Geräte einschalten und PAB-Kabel anschließen

Geräte einschalten

  1. Nehmen Sie das Splitterkabel für die Stromversorgung und verbinden Sie die Y-Enden mit dem KH Director und dem Doser
  2. Schließen Sie das hintere Ende des Verteilerkabels an das 24V-Netzteil an.

ACHTUNG: Stellen Sie sicher, dass Sie NUR den KHD und Doser an das 24V-Netzteil anschließen!

PAB-Kabel an KHD und Doser anschließen

Standalone KHD-Set Besitzer

  1. Nehmen Sie das PAB-Kabel, das im Lieferumfang enthalten war und verbinden Sie es mit dem KHD und Doser.

Slave-KHD-Set (Für Besitzer eines ProfiLux oder Doser SA)

  1. Nehmen Sie das PAB-Kabel, das im Karton war und verbinden Sie es mit dem KHD und dem Doser.
  2. Nehmen Sie das zweite PAB-Kabel und schließen Sie ein Ende entweder an den KHD oder den Doser an. Nehmen Sie das andere Ende des 2. Kabels und verbinden Sie es mit Ihrem Primärgerät.
Nachdem nun sowohl der KHD als auch der Doser eingeschaltet und mit einem PAB-Kabel verbunden sind, besteht der nächste Schritt darin, sich über die GHL Connect App mit Ihrem SA Doser oder ProfiLux Controller zu verbinden.

— GHL Connect herunterladen und mit dem Primärgerät verbinden

  1. Öffnen Sie mit Ihrem Smartphone oder Tablet den Google Play Store oder Apple App Store und suchen Sie nach GHL Connect.
  2. Wenn Sie die App gefunden haben, laden Sie sie herunter und öffnen Sie sie.
  3. Sie werden mit dem Bildschirm für die Ersteinrichtung begrüßt. Folgen Sie den Anweisungen auf dem Bildschirm, bis Sie zur Seite Meine Geräte gelangen

Slave KHD-Set Besitzer

  1. Verbinden Sie sich mit Ihrem Primärgerät über die GHL Connect-App

Standalone KHD-Set-Besitzer

1. Verbinden Sie sich mit dem Hotspot Ihres Dosers, indem Sie mit Ihrem Smartphone oder Tablet nach WLAN-Netzwerken in der Nähe suchen. Sie werden den GHL-DOSER2-Hotspot sehen. Wählen Sie dieses aus und warten Sie, bis Ihr Smartphone oder Tablet eine Verbindung herstellt. Sobald die Verbindung hergestellt ist, gehen Sie zurück in die App.

2. Tippen Sie auf Gerät hinzufügen, wählen Sie den Doser 2 und tippen Sie dann auf WEITER.



3. Belassen Sie die Seite “Verbindung konfigurieren” so wie sie ist und betätigen Sie WEITER.

4. Geben Sie einen Namen ein, den Sie dieser Doser-Verbindung geben möchten und drücken Sie dann auf FERTIG

5. Wenn diese Meldung erscheint, wählen Sie Offline fortsetzen. Ihre neue Verbindung wird nun aufgelistet. Wählen Sie diese zum Verbinden aus.

Wenn Sie das Dashboard sehen, sind Sie mit Ihrem primären Gerät verbunden!

Standalone KHD-Set Besitzer: Nächste Schritte

Wenn Sie ein Standalone-KHD-Set haben und mit Ihrem Doser SA verbunden sind, müssen Sie im nächsten Schritt die Uhrzeit, das Datum und die Zeitzone einstellen.
  1. Tippen Sie auf das Menü-Symbol und wählen Sie Allgemein
  2. Stellen Sie die Uhrzeit und das Datum ein
  3. Legen Sie die Zeitzone basierend auf Ihrem Standort fest

HINWEIS: Die Zeitzonen-Einstellungen ermöglichen es dem Gerät, Ihnen das korrekte Datum und die korrekten Uhrzeiten der einzelnen Tests anzuzeigen

Optional: Wenn Sie einen akustischen Alarm oder einen PIN-Code einstellen möchten, können Sie dies auf der gleichen Seite einrichten

4. Drücken Sie auf SPEICHERN

— PAB-Gerät zuweisen

Der nächste Schritt ist die Zuordnung des KHD zu Ihrem Primärgerät. Wenn Sie ein Slave-KHD-Set haben, weisen Sie auch den Slave-Doser zu, der im Lieferumfang des Sets enthalten war.

Bitte lesen, wenn Sie ein Standalone-KHD-Set erworben haben!!!

Wenn Sie ein SA KHD-Set gekauft haben und planen, den SA Doser und KHD an einen bestehenden SA Doser oder ProfiLux (3 / 4)-Controller anzuschließen, müssen Sie diesen SA Doser zuerst in den SLAVE-MODUS setzen, bevor Sie mit dem KHD-Setup fortfahren.

Dadurch kann Ihr vorhandener SA Doser oder ProfiLux (3 / 4) den SA Doser (der in den Slave-Modus versetzt wurde) ansteuern.

Klicken Sie hier, um zu erfahren, wie Sie einen Standalone Doser in den Slave-Modus versetzen können.

Sobald der SA Doser aus dem KHD-Set in den Slave-Modus umgestellt ist, können Sie mit den folgenden Schritten fortfahren.

  1. Tippen Sie auf das Menü-Symbol und wählen Sie System
  2. Drücken Sie auf Zuordnen und konfigurieren der angeschlossenen PAB-Geräte
  3. Tippen Sie auf Geräte zuordnen

Sie sehen nun eine Liste der Geräte, die von Ihrem Primärgerät erkannt wurden.

4. Wählen Sie den KHD und den Slave-Doser (wenn Sie einen haben).
5. Betätigen Sie SPEICHERN und bestätigen Sie dann mit JA

Ihre Geräte wurden nun zugewiesen.

Slave KHD-Set Besitzer: Nummerierung der Slave-Pumpen einstellen

Wenn Sie ein Slave-KHD-Set haben, verbinden Sie sich wieder mit Ihrem Primärgerät und gehen Sie zurück zur PAB-Einstellungsseite. Sie müssen nun die Pumpennummerierung dieses neu hinzugefügten Slave-Dosers zuweisen. Drücken Sie auf das blaue Zahnradsymbol rechts neben dem Doser und stellen Sie die Startnummer dieses Dosers ein.

Wenn Ihr primäres Gerät beispielsweise ein Standalone-Doser 2.1 ist, sind die Nummerierungen für diese Pumpen bereits den Dosierkanälen 1-4 zugeordnet. Durch Hinzufügen eines zweiten Dosers 2.1 sollte die Nummerierung dieses Dosers so eingestellt werden, dass sie bei Dosierpumpenkanal Nr. 5 beginnt. Auf diese Weise steuert Ihr Hauptdoser die Dosierkanäle 1-4 und Ihr zweiter Doser die Dosierkanäle 5-8.

HOW-TO VIDEO (Teil 1)

KH Director Ersteinrichtung (Teil 2)

Nachdem Sie nun Teil 1 der Einrichtung abgeschlossen haben, können Sie zu Teil 2 übergehen, in dem Sie den Zuschnitt und die Installation der mitgelieferten Schläuche, die Installation des Wasserprobenfilters und die Kalibrierung der Pumpenköpfe erklärt bekommen.
