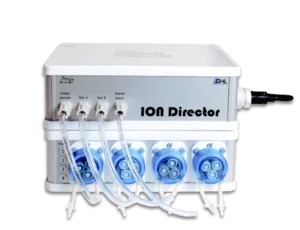

Ion Director_Black_Front

Zu diesem Artikel

Dieser Artikel (Teil 2 von 3) zeigt Ihnen, wie Sie den ION Director für die automatische Messung richtig einrichten und konfigurieren. Damit der IOND genaue Messergebnisse liefern kann, müssen diese Schritte genau wie gezeigt befolgt werden.

Download des Handbuchs

Um den Aufbau und die Funktionsweise des ION Director bestmöglich zu verstehen, empfehlen wir Ihnen dringend, das Handbuch des ION Director zu lesen.

Klicken Sie hier, um das Handbuch herunterzuladen.

TEIL 2: Schläuche anschließen und Pumpen kalibrieren

In diesem Abschnitt zeigen wir Ihnen, wie Sie:

  • Die mitgelieferten Flex-PVC-Schläuche zuschneiden und installieren
  • Den Wasserprobenfilter installieren
  • Die Pumpen des Doser kalibrieren, die vom IOND verwendet werden sollen
  • Die Füllstände der IOND-Behälter einstellen

Für die Ersteinrichtung (Teil 2) benötigen Sie:

BenötigtZweck
Messgerät wie z. B. Messzylinder oder DigitalwaageZum Kalibrieren von Dosierpumpen
Becher für PumpenkopfkalibrierungZur Kalibrierung der vom IOND verwendeten Pumpenköpfe
AbwasserbehälterZum Sammeln des IOND-Abwassers

— Schlauchtüllen anschließen

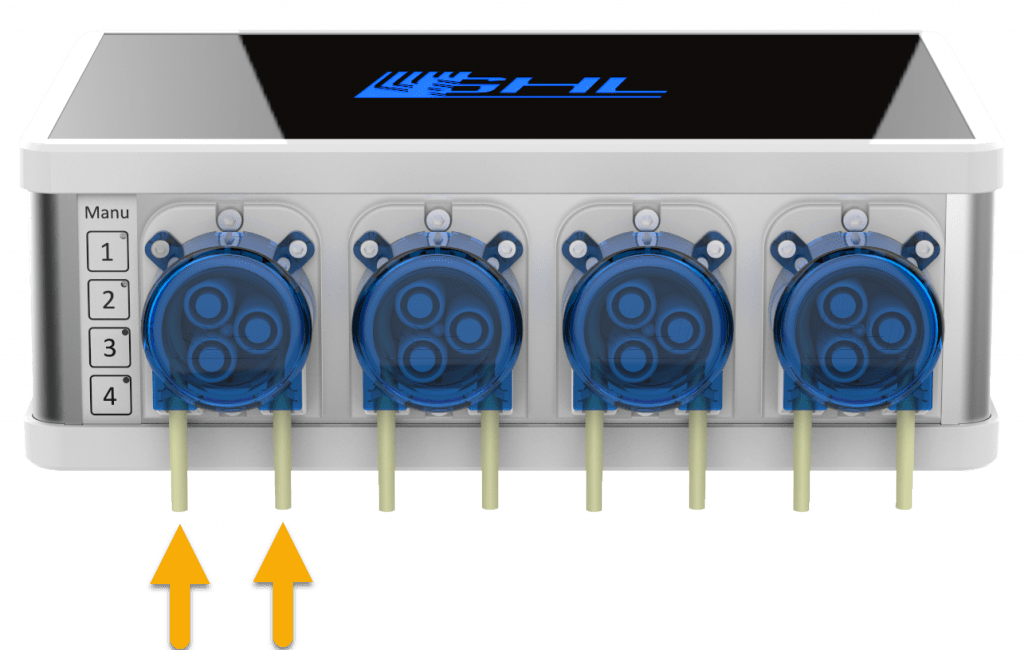

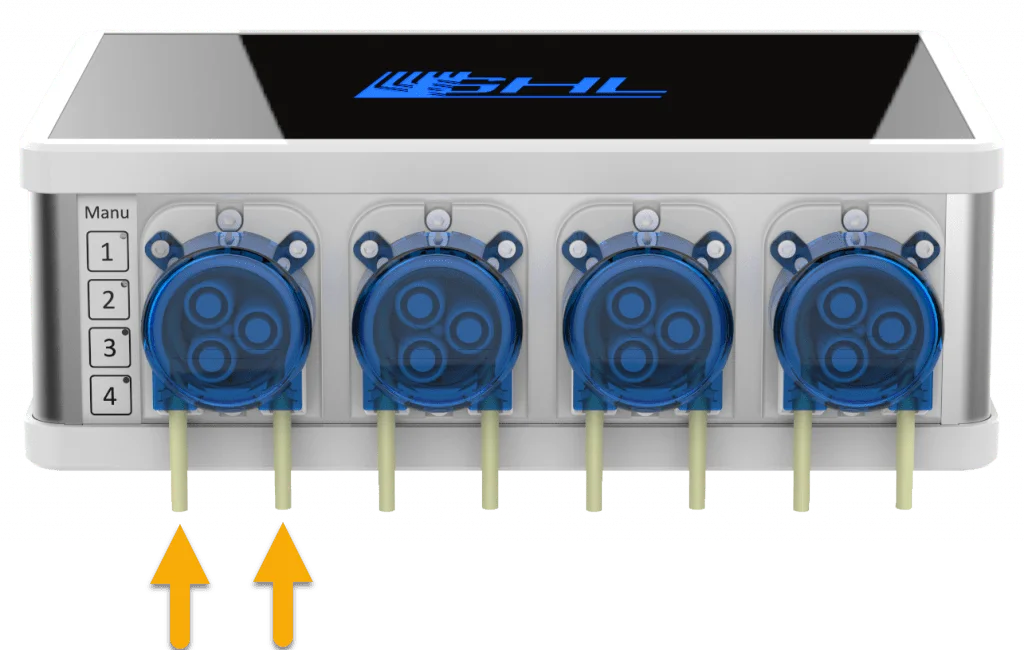

  1. Verbinden Sie die durchsichtigen Schlauchtüllen mit den Ein- / Auslaufschläuchen jedes Pumpenkopfes. Schieben Sie sie so weit wie möglich auf den Pumpenschlauch auf.

Replacement hose nozzle

— IOND-Schläuche auf die richtige Länge zuschneiden

Nachdem die Tüllen installiert sind, müssen Sie im nächsten Schritt die mitgelieferten Schläuche auf die richtigen Längen zuschneiden.

  1. Nehmen Sie die Packung mit dem Flex-PVC-Schlauch und schneiden Sie diesen auf die hier gezeigten Längen zu.

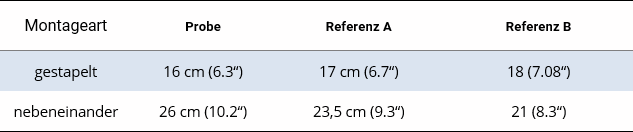

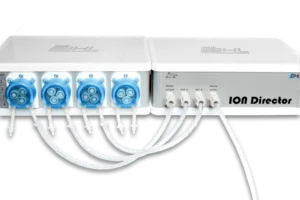

Die Länge dieser Schläuche hängt davon ab, wie Sie Ihren IOND und Doser positionieren möchten.

— Schläuche an Dosierpumpenköpfe anschließen

Nachdem Sie die Schläuche auf die richtige Länge zugeschnitten haben, können Sie sie an die Dosierpumpenköpfe anschließen.

In diesem Schritt schließen Sie nur die Schläuche an die Dosierpumpenköpfe an.
Schließen Sie das andere Ende der Schläuche noch nicht an den IOND an! Dies werden Sie später im Installationsprozess tun.

1. Nehmen Sie das zugeschnittene Stück des Wasserprobenschlauchs und schließen Sie es an die Ausgangsseite des Wasserproben-Pumpenkopf an

2. Nehmen Sie das zugeschnittene Stück des Referenz A-Schlauchs und schließen Sie es an die Ausgangsseite des Referenz A-Pumpenkopf an

3. Nehmen Sie das zugeschnittene Stück des Referenz A-Schlauchs und schließen Sie es an die Ausgangsseite des Referenz A-Pumpenkopf an

Schließen Sie das andere Ende der Schläuche noch nicht an den IOND an!
Die Schläuche sollten zu diesem Zeitpunkt nur mit der Dosierpumpe verbunden sein.

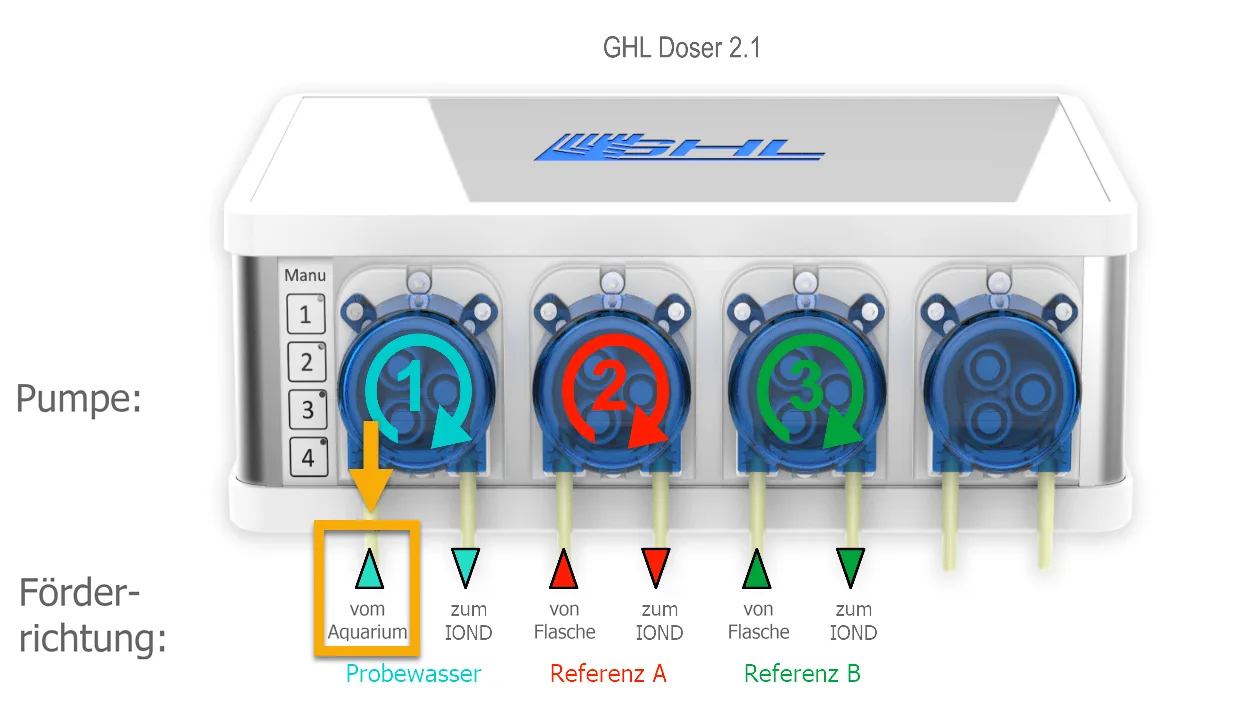

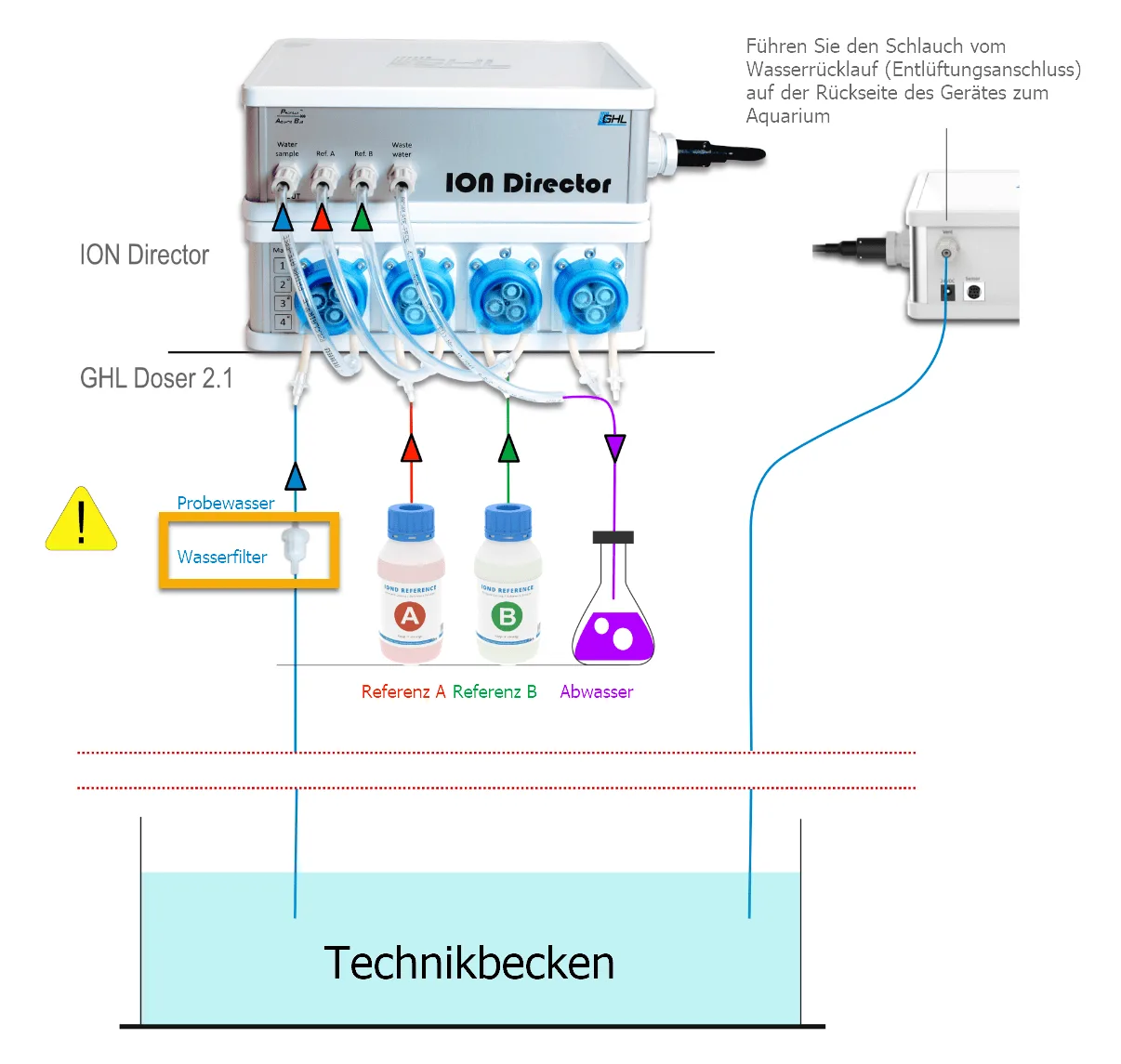

— Wasserprobenschlauch von der Pumpe zum Technikbecken anschließen

  1. Schneiden Sie ein Stück Schlauch ab, das lang genug ist, um vom Pumpenkopf zu Ihrem Technikbecken zu führen
  2. Nehmen Sie diesen Schlauch und verbinden Sie ihn mit dem anderen Ende des Wasserproben-Pumpenkopfes.

— Wasserprobenfilter installieren

Jetzt, da Ihr Wasserprobenschlauch installiert ist, ist es an der Zeit, den Wasserprobenfilter zu installieren.

Was ist der Zweck des Wasserprobenfilters?

Der Wasserprobenfilter verhindert, dass Feststoffe und Sedimente in die IOND-Messzelle gelangen und möglicherweise die Endergebnisse der Messungen beeinflussen.

  1. Nehmen Sie den Filter und installieren Sie ihn an einer beliebigen Stelle entlang des Wasserprobenschlauchs, wie hier gezeigt

HINWEIS: Achten Sie beim Einbau des Filters auf die Durchflussrichtung, die auf dem Filter selbst markiert ist. Achten Sie darauf, dass der Schlauch bis zum Anschlag auf das Filtergehäuse geschoben wird.

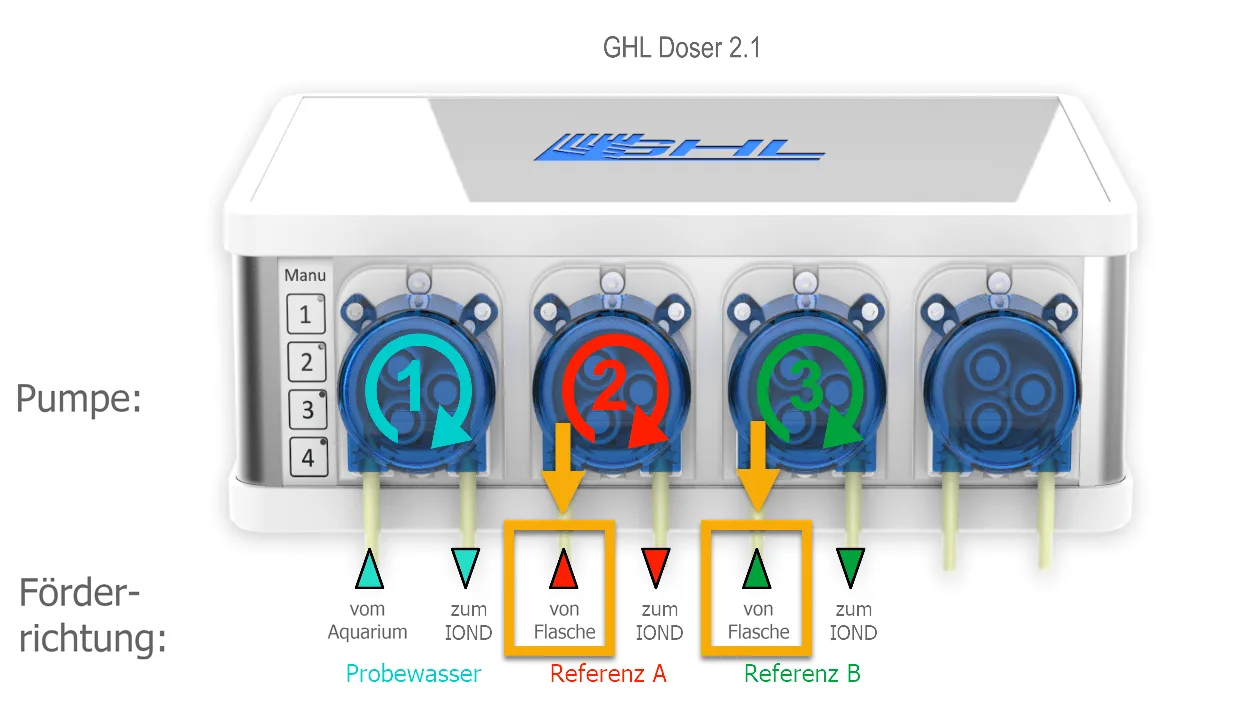

— Referenzflüssigkeitsschläuche an die jeweiligen Pumpen anschließen

In diesem Schritt nehmen Sie ein Stück Flex-PVC-Schlauch und schließen ein Ende an jeden Referenzpumpenkopf an. Sie tun dies für beide Referenzpumpenköpfe A und B und die Flaschen.

  1. Messen und schneiden Sie ein Stück Flex-PVC-Schlauch ab, das lang genug ist, um eine Verbindung vom Referenz A-Pumpenkopf zur Referenz A-Flasche herzustellen

HINWEIS: Für maximale Testgenauigkeit sollte dieser Schlauch so kurz wie möglich und nicht länger als 100cm sein (Insgesamt vom Pumpenkopf bis zur Flasche und vom Pumpenkopf zum IOND)

2. Verbinden Sie diesen Schlauch mit dem anderen Ende des Referenzpumpenkopfs

3. Wiederholen Sie Schritte 1 und 2 für den Referenz B-Pumpenkopf und die Referenz B-Flasche

Stecken Sie das andere Ende des Schlauches noch NICHT in die Referenzflaschen!

— Abwasserschlauch an den IOND anschließen

Jetzt ist es an der Zeit, den Abwasserschlauch mit dem IOND zu verbinden, damit das Wasser in Ihren Abwasserbehälter oder Ihr Aquarium abfließen kann.

Ihre Abwasseroptionen…

Das Abwasser aus dem IOND sollte generell gesammelt und entsorgt werden. Sie können das Abwasser jedoch wieder in Ihr Aquarium zurückführen, solange Sie sich der möglichen Auswirkungen auf Ihr Aquarium bewusst sind.

IOND-Abwasser enthält

  • Zur Messung verwendete Wasserprobe
  • Zur Messung verwendete Referenzflüssigkeiten A und B

Die Rückführung des Abwassers in das Aquarium ist in Ordnung, wenn…

  • Die Zugabe von Referenzflüssigkeiten in das Aquarium NICHT zu signifikanten Veränderungen Ihres Salzgehalts oder des normalen Wasserpegels führen

  1. Messen und schneiden Sie ein Stück Schlauch ab das lang genug ist, um zu Ihrem Abwasserbehälter oder Aquarium zu führen
  2. Nehmen Sie ein Ende dieses Schlauchs und verbinden Sie ihn mit dem IOND-Anschluss mit der Bezeichnung Waste water OUT
  3. Nehmen Sie das andere Ende des Schlauches und legen Sie es in Ihren Abwasserbehälter oder Ihr Aquarium

— Entlüftungsschlauch an IOND anschließen

Was ist der Zweck des ENTLÜFTUNG-Schlauchs?

Damit der IOND mit einer frischen Wasserprobe messen kann, muss er zunächst das alte Messwasser ausspülen, das sich noch von der vorherigen Messung im Schlauch befindet. Wenn eine Messung gestartet wird, spült der IOND das alte Wasser durch den Entlüftungsschlauch, das zurück in Ihr Aquarium führt, aus. Während des Spülzyklus wird kein Wasser verschwendet.

Während dieses Vorgangs wird eine frische Wasserprobe eingeführt und ist sofort einsatzbereit.

1. Nehmen Sie den verbleibenden Teil des Schlauchs und verbinden Sie ihn mit dem VENT-Anschluss auf der Rückseite des IOND.

2. Nehmen Sie das andere Ende dieses Schlauchs und legen Sie ihn in Ihr Aquarium oder Ihr Technikbecken. Schneiden Sie eventuell überschüssigen Schlauch ab.

— Vorbereiten der Pumpenkalibrierung

Nachdem nun alle Schläuche an beiden Enden jedes Dosierpumpenkopfes angeschlossen sind, ist es an der Zeit, jede Dosierpumpe zu kalibrieren.

Um die Pumpen für die Kalibrierung vorzubereiten, nehmen Sie die Schläuche, welche an der linken Seite der Pumpenköpfe angeschlossen sind und platzieren Sie diese in einem Gefäß mit Wasser.

HINWEIS: Dieses Gefäß sollte mit ausreichend Wasser gefüllt sein, damit Sie die Schläuche entlüften und die Kalibrierung durchführen können

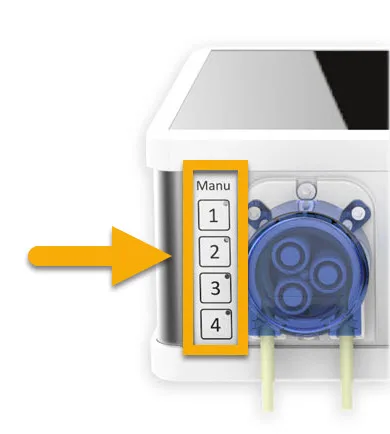

  1. Entlüften Sie die Schläuche, indem Sie die Tasten für die manuelle Steuerung am Doser drücken und gedrückt halten. Halten Sie diese Tasten so lange gedrückt, bis sowohl die EINGANG- als auch die AUSGANG-Schläuche für alle Pumpenköpfe mit Flüssigkeit gefüllt sind.

— Pumpeneinstellungen konfigurieren und Pumpen kalibrieren

Wasserprobenpumpe: Einstellungen konfigurieren

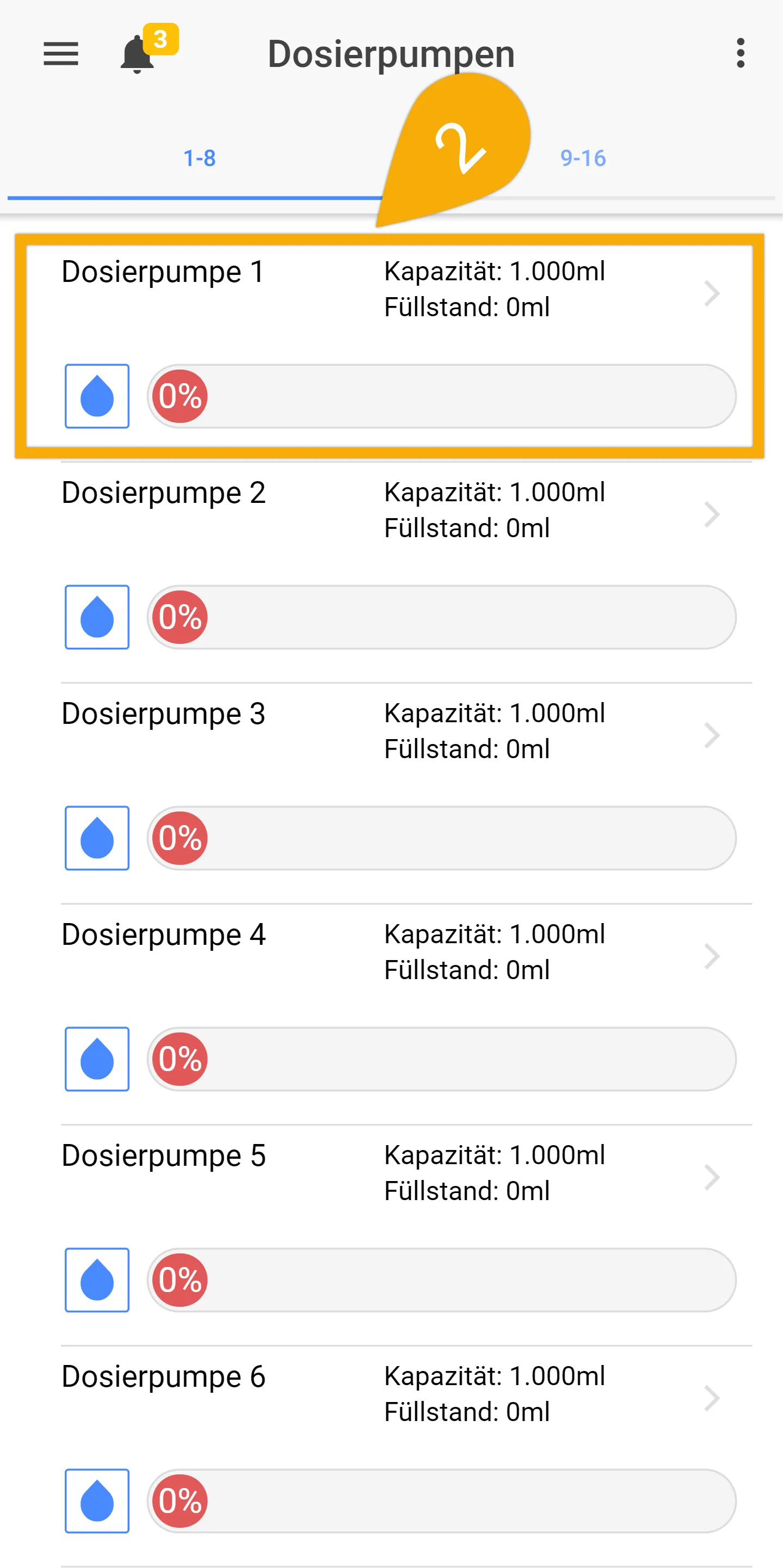

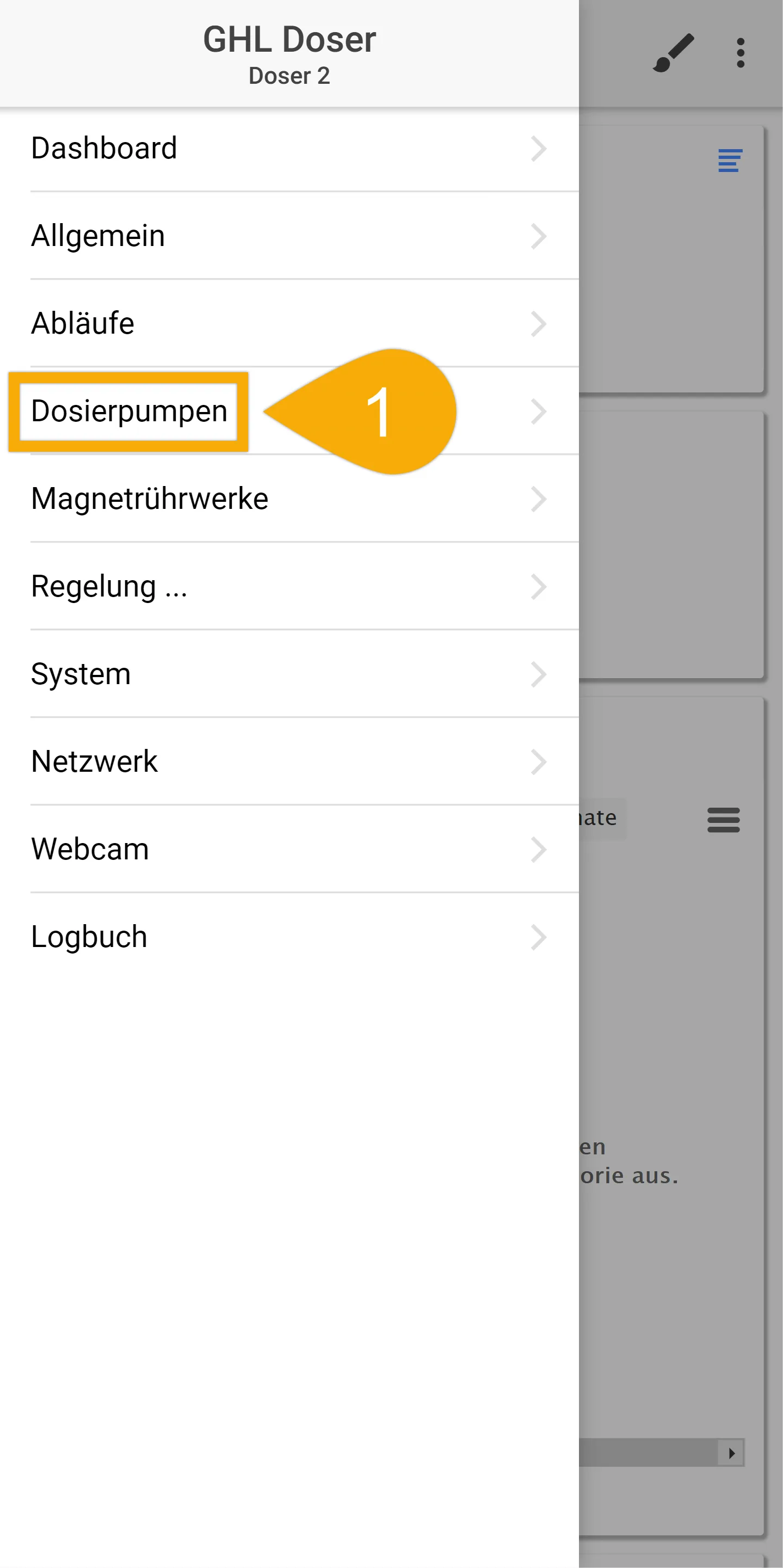

  1. Öffnen Sie die GHL Connect App, tippen Sie auf das Menü-Symbol und wählen Sie Dosierpumpen
  2. Wählen Sie die Pumpe, die für die Wasserprobe verwendet werden soll

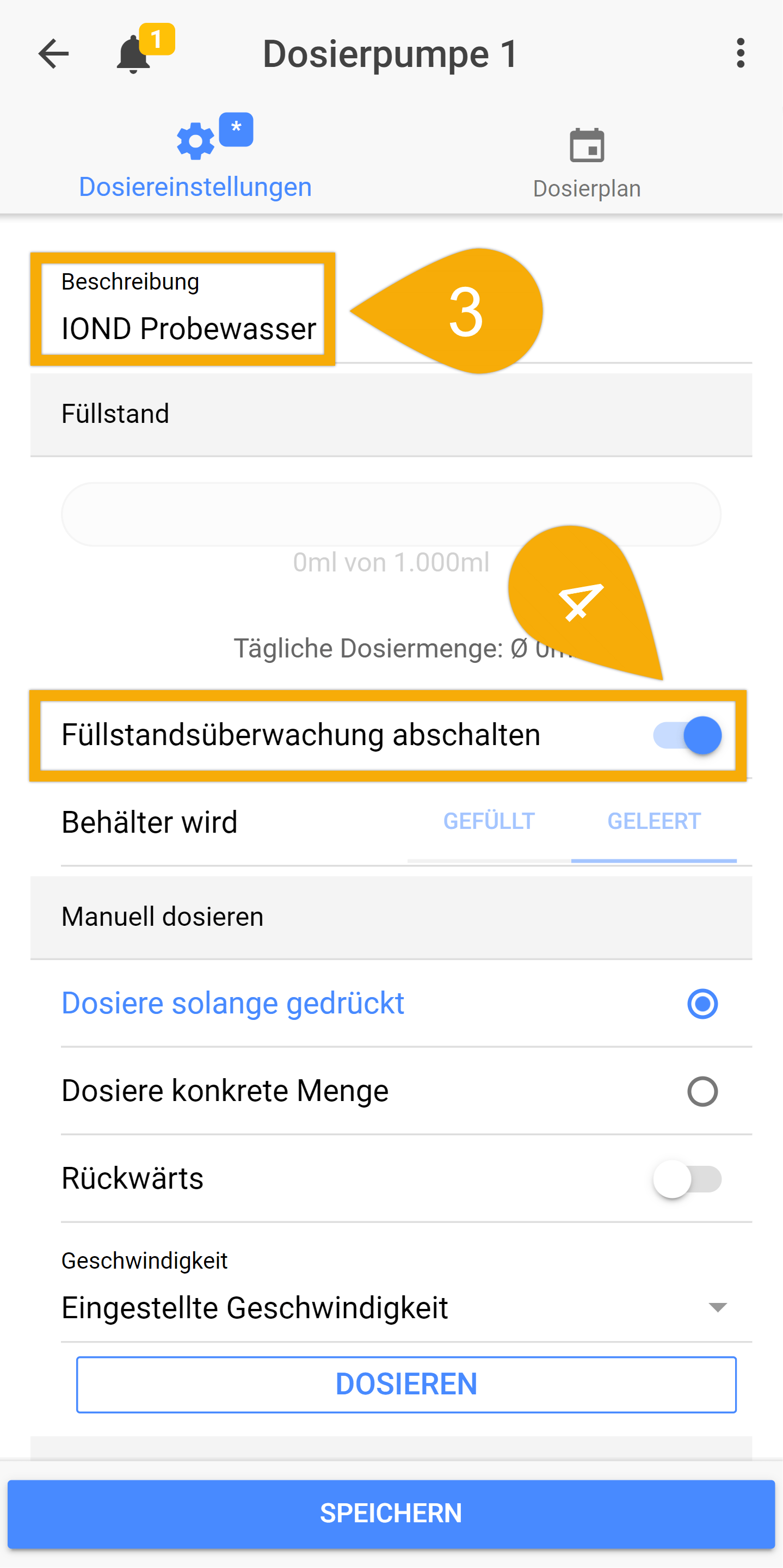

  3. Geben Sie eine Beschreibung für diese Pumpe ein
  4. Schalten Sie die Füllstandsüberwachung aus (wie abgebildet)

Wasserprobenpumpe: Kalibrierung

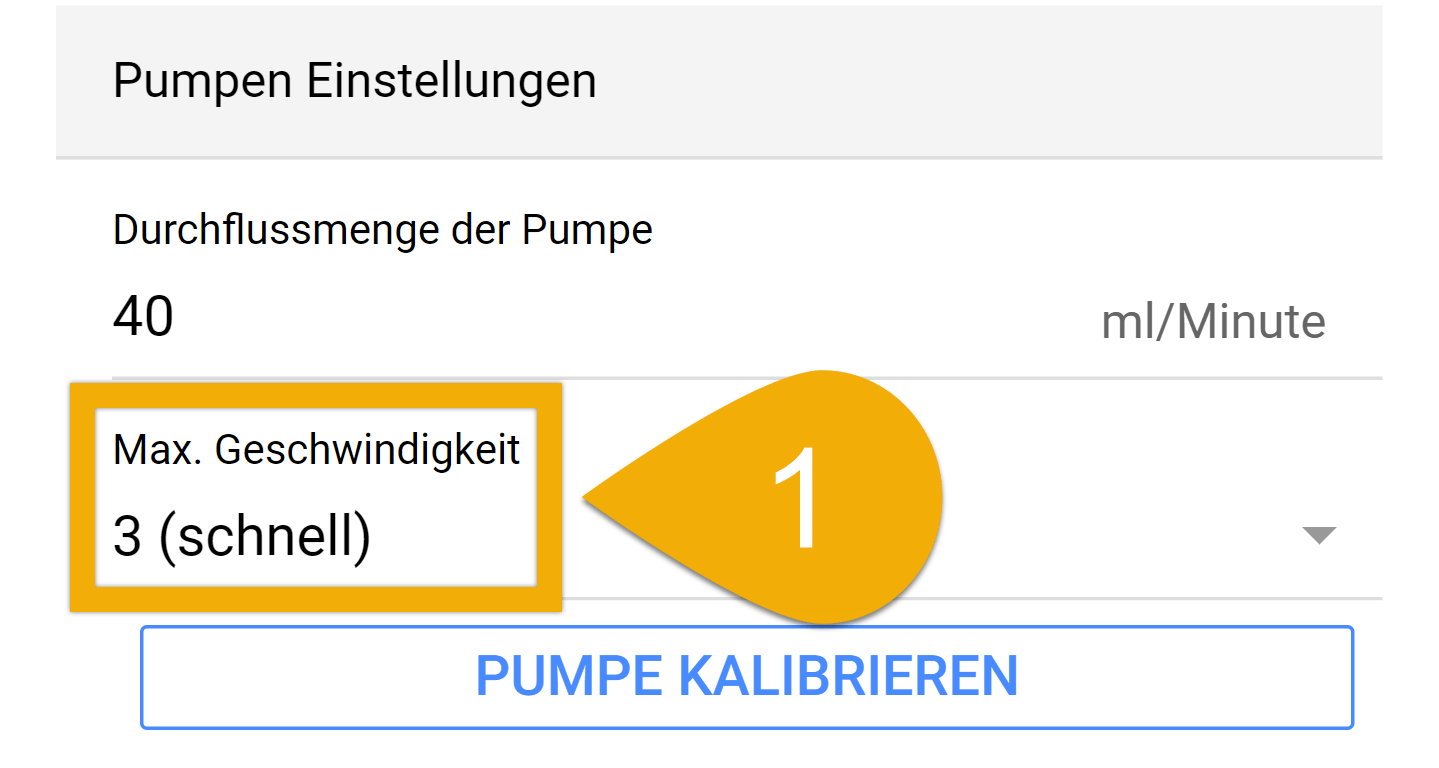

  1. Stellen Sie im Bereich Pumpen-Einstellungen die Pumpengeschwindigkeit auf 3 und klicken Sie dann auf SPEICHERN

Sie können diesen Pumpenkopf nun kalibrieren.

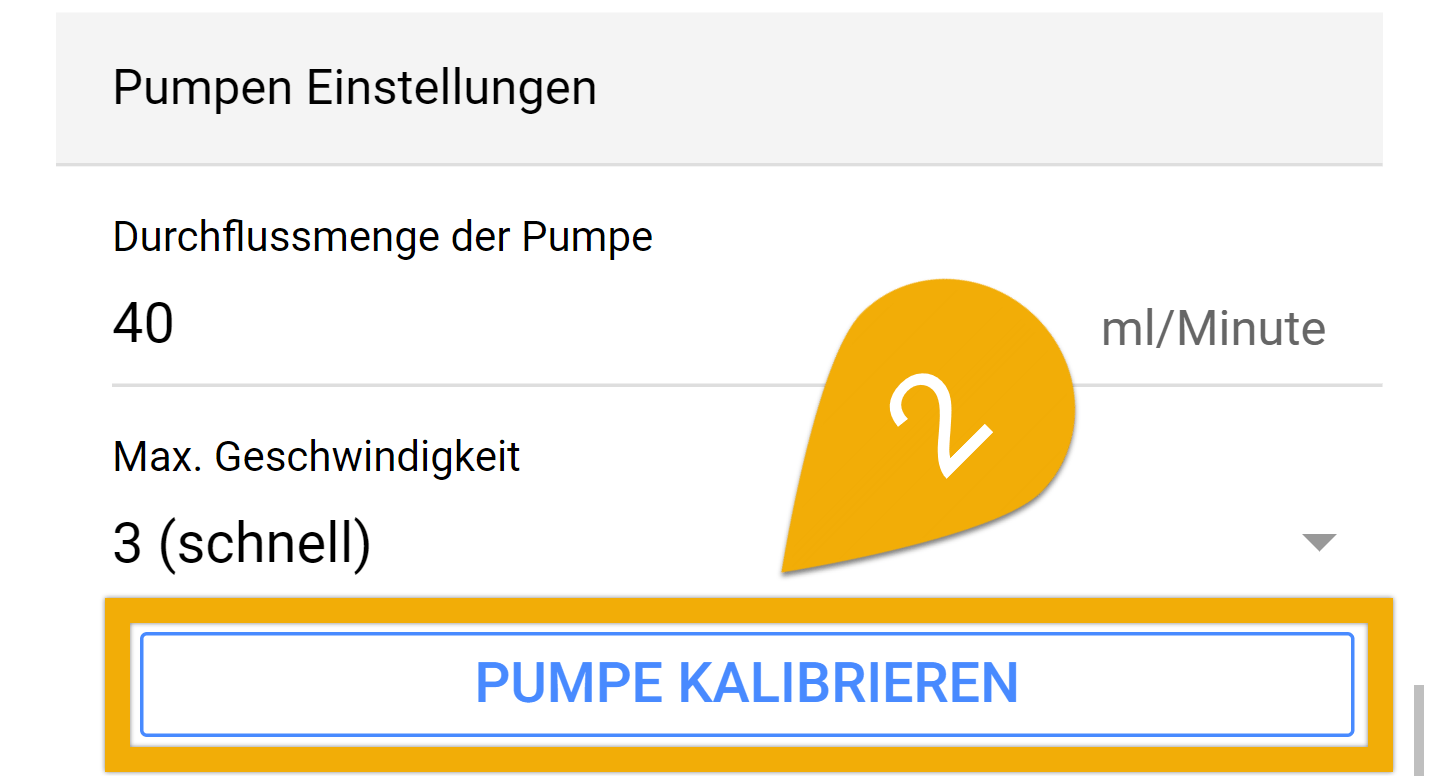

2. Drücken Sie auf Pumpe kalibrieren und dann auf JA zur Bestätigung

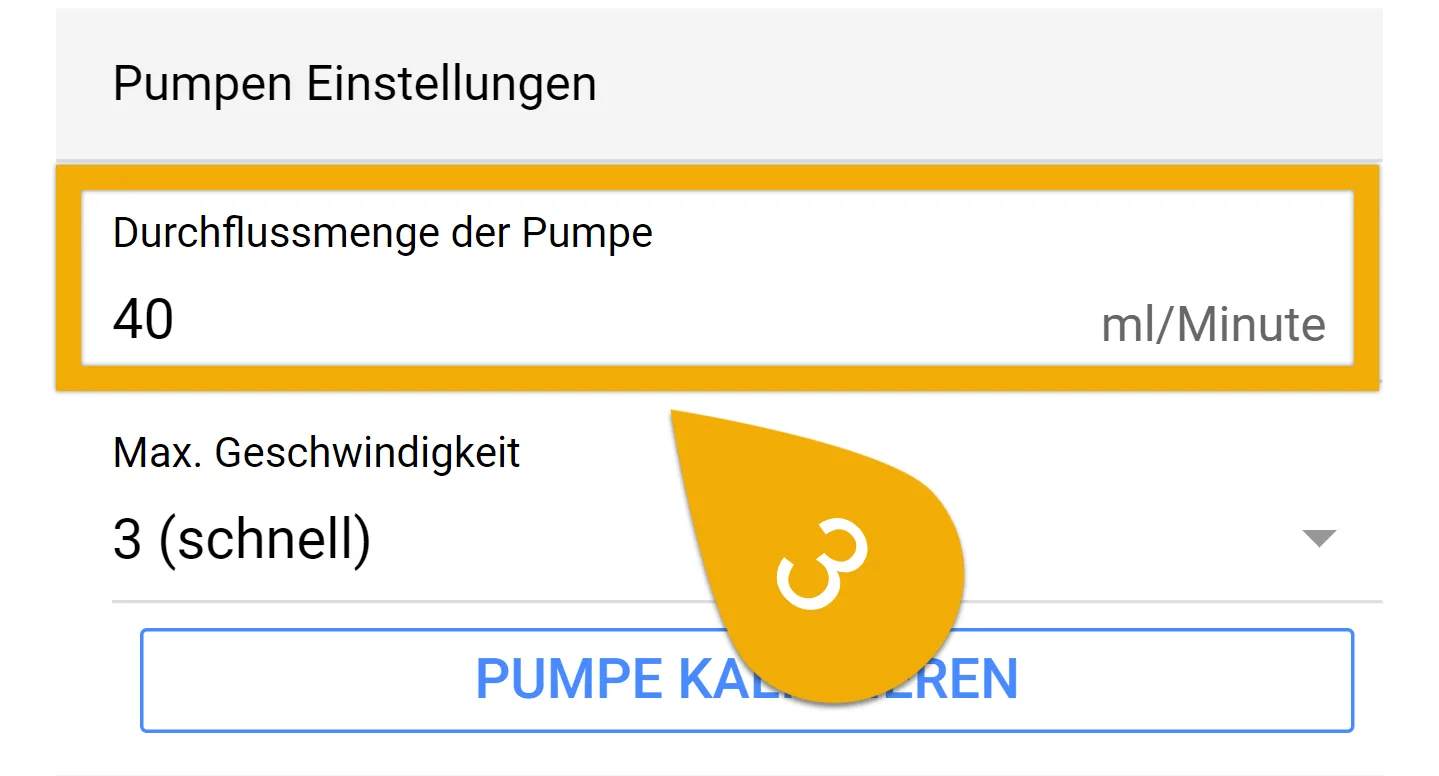

3. Prüfen Sie, wie viele ml der Doser dosiert hat und geben Sie diese Menge in das Feld Durchflussmenge der Pumpe ein.

Beispiel: Wenn Ihre Pumpe während der Kalibrierung 40 ml dosiert hat, geben Sie 40 ein (wie unten gezeigt)

4. Klicken Sie auf SPEICHERN um das Einrichten dieser Pumpe abzuschließen

Referenz A-Pumpe: Einstellungen konfigurieren

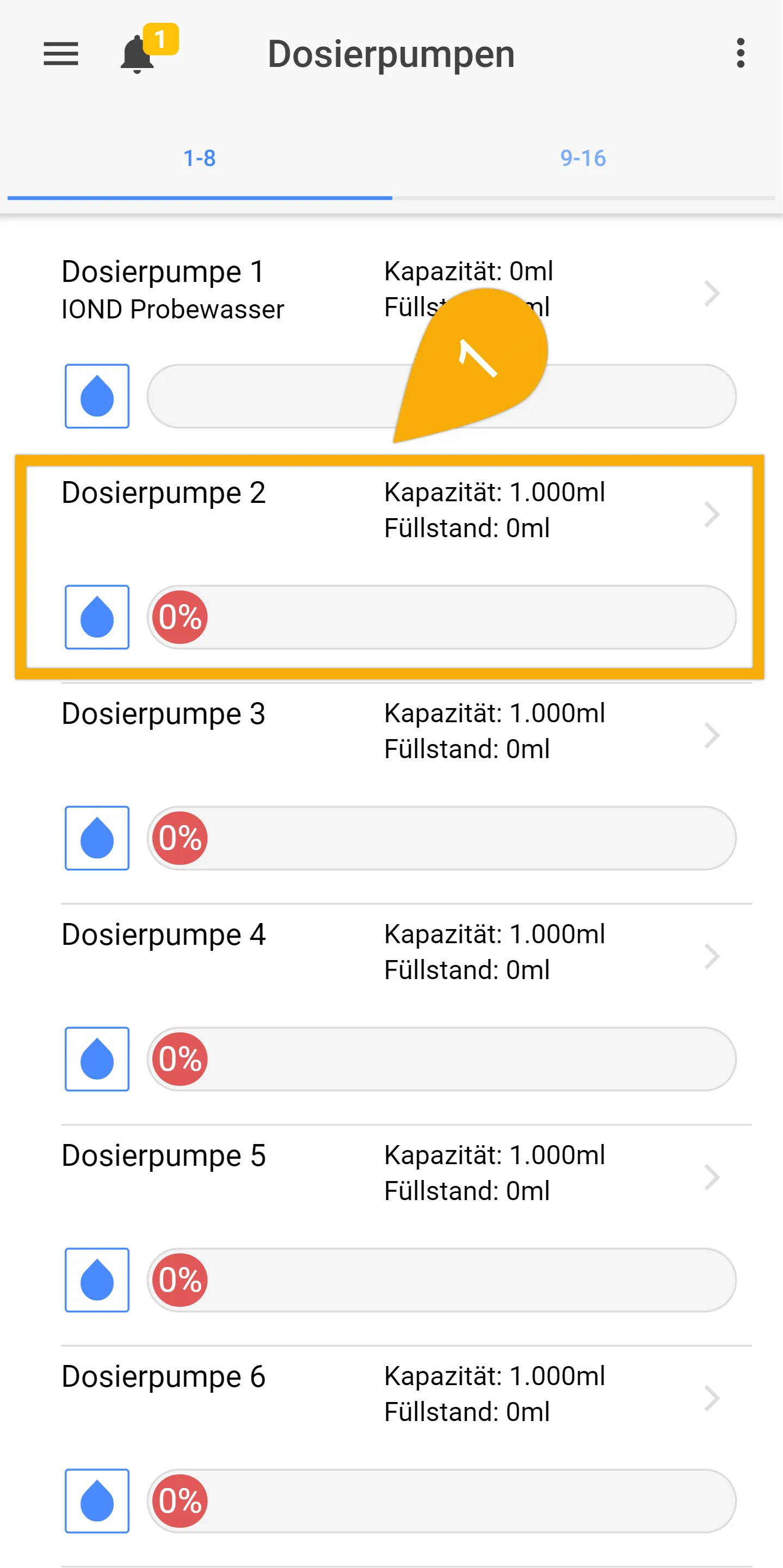

  1. Tippen Sie auf den Zurück-Pfeil und wählen Sie die Pumpe aus, die für die Referenz A-Flüssigkeit verwendet werden soll

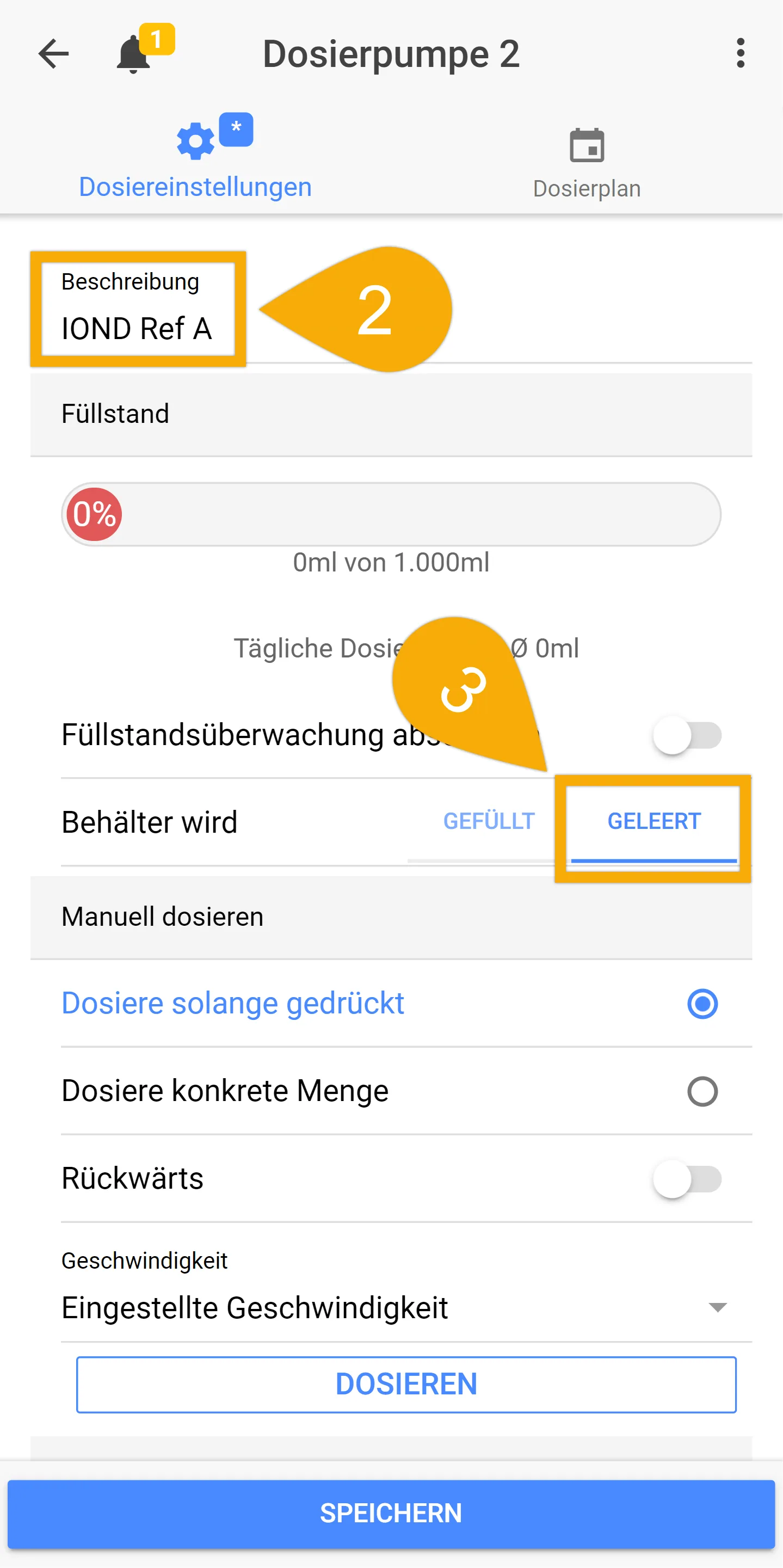

  2. Geben Sie eine Beschreibung für diese Pumpe ein
  3. Wählen Sie Behälter wird GELEERT

HINWEIS: Dadurch wird Ihr primäres Gerät angewiesen, die Füllmenge der Referenzflaschenflüssigkeit bei jeder Messung zu reduzieren

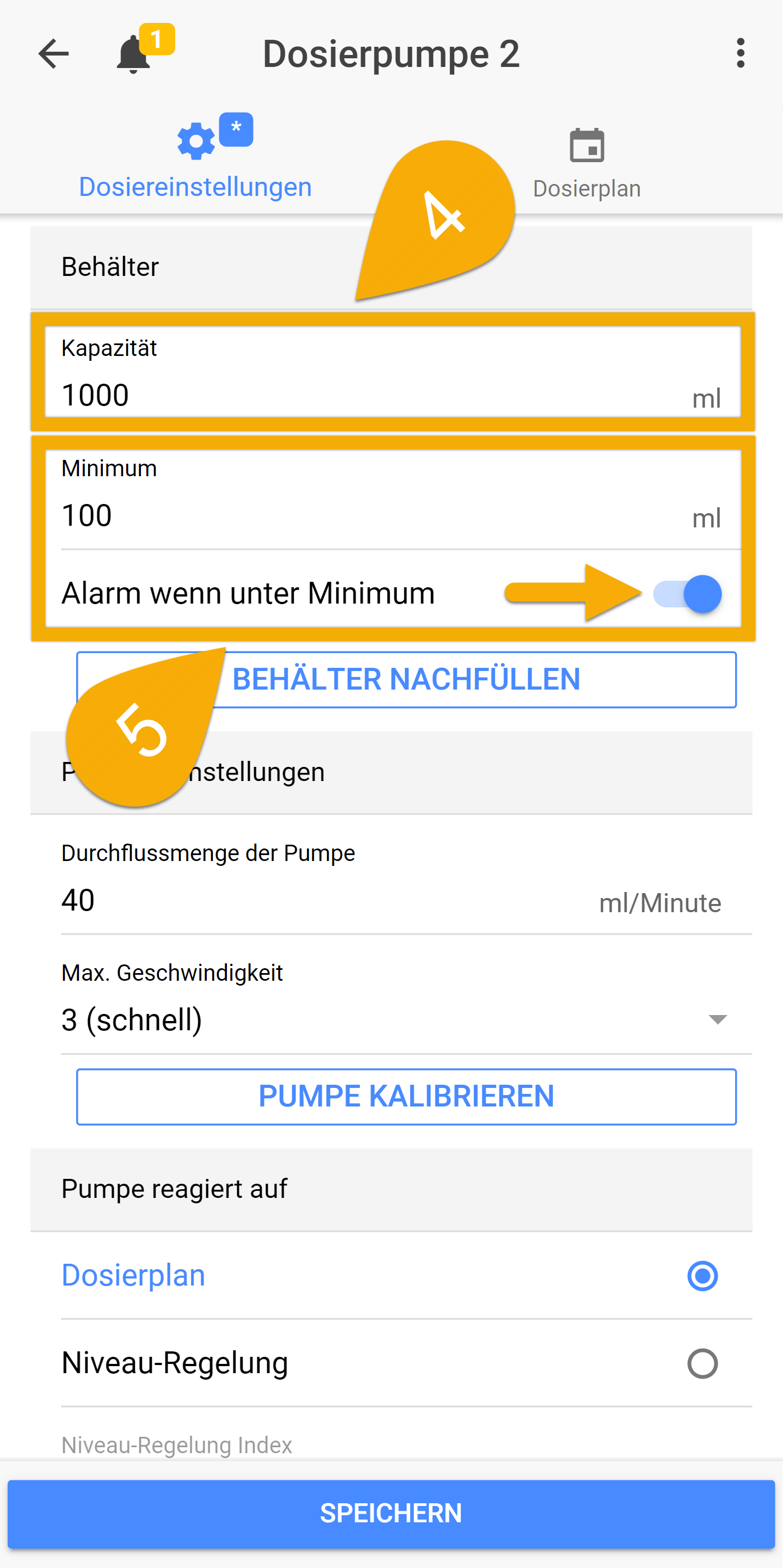

4. Geben Sie im Bereich Behälter die Kapazität Ihrer Referenzflasche ein

Beispiel: Wenn Sie eine 500ml-Flasche verwenden, geben Sie 500 ein. Wenn Sie eine 1000ml-Flasche haben, geben Sie 1000 ein.

5. Wenn Sie einen Alarm auslösen möchten, wenn die Referenzflüssigkeit unter einen bestimmten Punkt fällt, geben Sie den minimal zulässigen Füllstand ein und aktivieren Sie die Alarmbenachrichtigung.

Beispiel: Wenn Sie 100ml eingeben, löst Ihr Primärgerät einen Alarm aus, wenn die Reagenzflasche 100ml oder weniger Flüssigkeit enthält.

Aus Sicherheitsgründen wird der ION-Director NUR dann einen Test durchführen, wenn sich noch mindestens 10 ml Referenz in der Flasche befinden.

6. Drücken Sie auf Behälter nachfüllen und geben Sie die Menge in ml ein, die sich derzeit in der Flasche befindet

Referenz A-Pumpe: Kalibrierung

  1. Stellen Sie im Bereich Pumpen-Einstellungen die Pumpengeschwindigkeit auf 3 und klicken Sie dann auf SPEICHERN

Sie können diesen Pumpenkopf nun kalibrieren.

2. Drücken Sie auf Pumpe kalibrieren und dann auf JA zur Bestätigung

3. Prüfen Sie, wie viele ml der Doser dosiert hat und geben Sie diese Menge in das Feld Durchflussmenge der Pumpe ein.

Beispiel: Wenn Ihre Pumpe während der Kalibrierung 40 ml dosiert hat, geben Sie 40 ein (wie unten gezeigt)

4. Klicken Sie auf SPEICHERN um das Einrichten dieser Pumpe abzuschließen

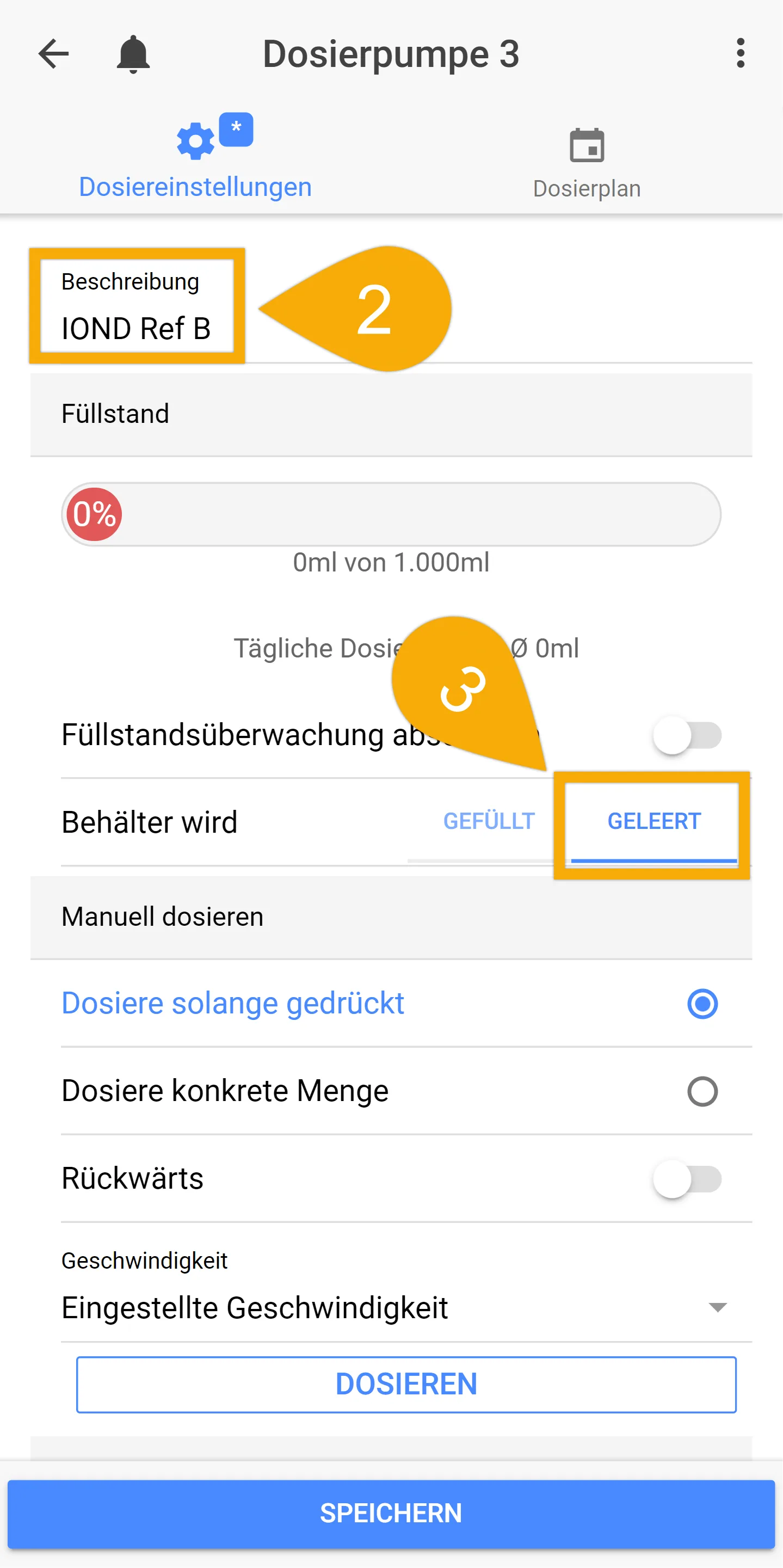

Referenz B-Pumpe: Einstellungen konfigurieren

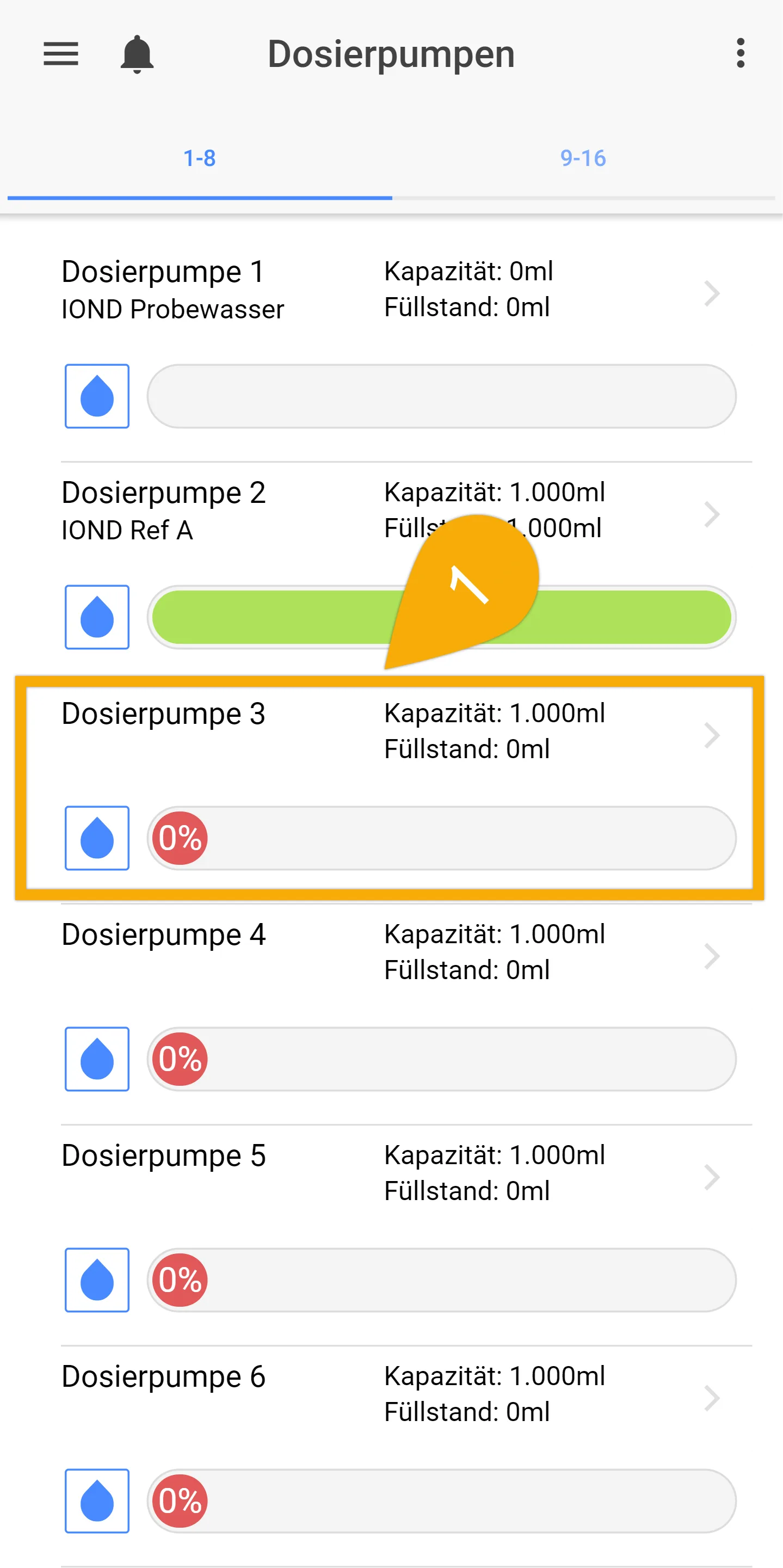

  1. Tippen Sie auf den Zurück-Pfeil und wählen Sie die Pumpe aus, die für die Referenz B-Flüssigkeit verwendet werden soll
  2. Geben Sie eine Beschreibung für diese Pumpe ein
  3. Wählen Sie Behälter wird GELEERT

HINWEIS: Dadurch wird Ihr primäres Gerät angewiesen, die Füllmenge der Referenzflaschenflüssigkeit bei jeder Messung zu reduzieren

4. Geben Sie im Bereich Behälter die Kapazität Ihrer Referenzflasche ein

Beispiel: Wenn Sie eine 500ml-Flasche verwenden, geben Sie 500 ein. Wenn Sie eine 1000ml-Flasche haben, geben Sie 1000 ein.

5. Wenn Sie einen Alarm auslösen möchten, wenn die Referenzflüssigkeit unter einen bestimmten Punkt fällt, geben Sie den minimal zulässigen Füllstand ein und aktivieren Sie die Alarmbenachrichtigung.

Beispiel: Wenn Sie 100ml eingeben, löst Ihr Primärgerät einen Alarm aus, wenn die Reagenzflasche 100ml oder weniger Flüssigkeit enthält.

Aus Sicherheitsgründen wird der ION-Director NUR dann einen Test durchführen, wenn sich noch mindestens 10 ml Referenz in der Flasche befinden.

6. Drücken Sie auf Behälter nachfüllen und geben Sie die Menge in ml ein, die sich derzeit in der Flasche befindet

Referenz B-Pumpe: Kalibrierung

  1. Stellen Sie im Bereich Pumpen-Einstellungen die Pumpengeschwindigkeit auf 3 und klicken Sie dann auf SPEICHERN

Sie können diesen Pumpenkopf nun kalibrieren.

2. Drücken Sie auf Pumpe kalibrieren und dann auf JA zur Bestätigung

3. Prüfen Sie, wie viele ml der Doser dosiert hat und geben Sie diese Menge in das Feld Durchflussmenge der Pumpe ein.

Beispiel: Wenn Ihre Pumpe während der Kalibrierung 40 ml dosiert hat, geben Sie 40 ein (wie unten gezeigt)

4. Klicken Sie auf SPEICHERN um das Einrichten dieser Pumpe abzuschließen

OPTIONAL: 4. Pumpe einrichten

Bis zu diesem Punkt haben Sie alle 3 Pumpen, die für den Betrieb des ION Director verwendet werden, erfolgreich eingerichtet und kalibriert. Wenn Sie den 4. Pumpenkopf zur Dosierung eines Ergänzungsmittels wie Kalzium verwenden möchten, folgen Sie diesen Schritten, um einen Dosierplan einzurichten.

4. Pumpe: Einstellungen konfigurieren

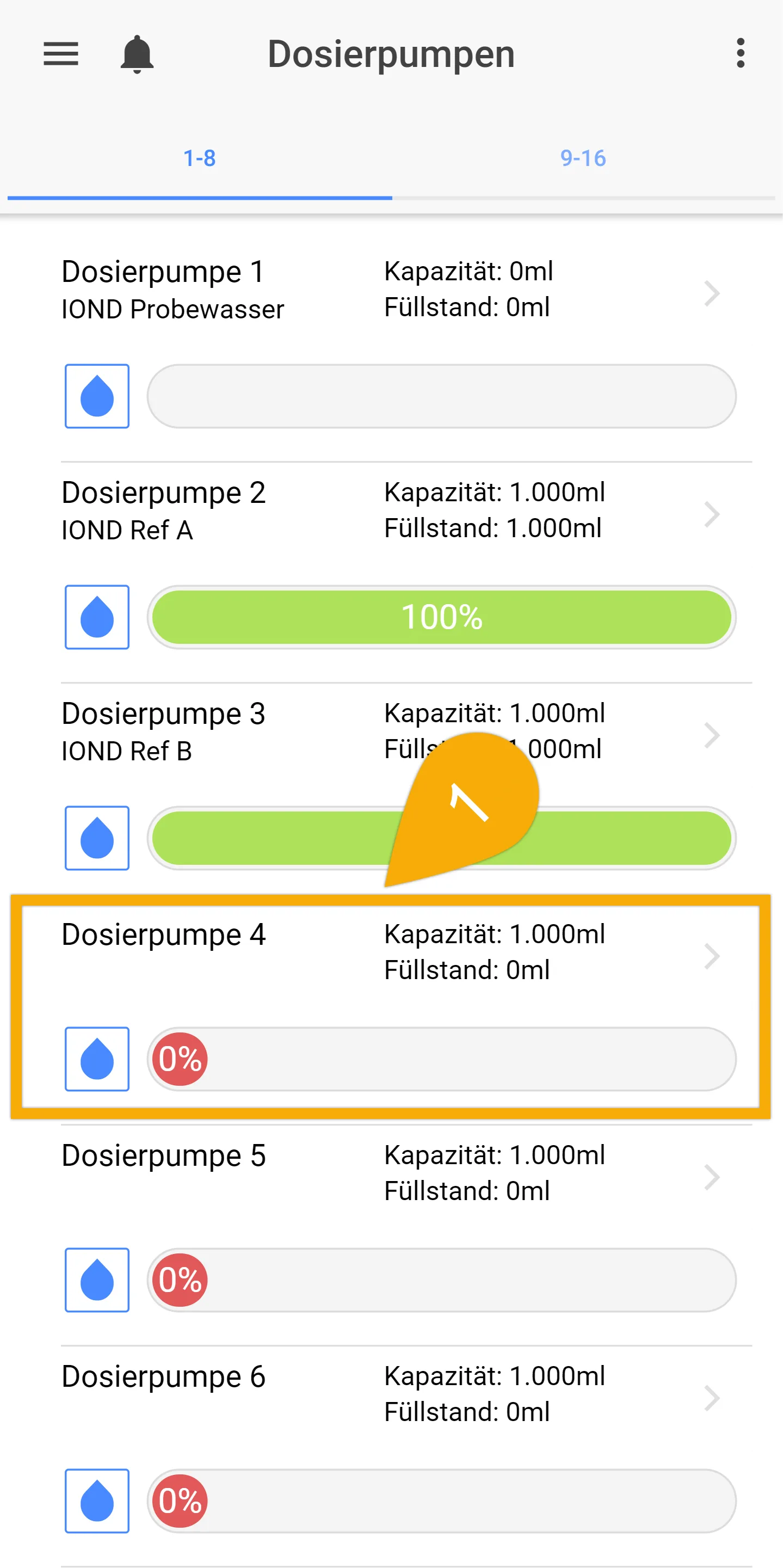

  1. Drücken Sie auf den Zurück-Pfeil und wählen Sie die Pumpe, die Ca, Mg, etc. dosieren soll

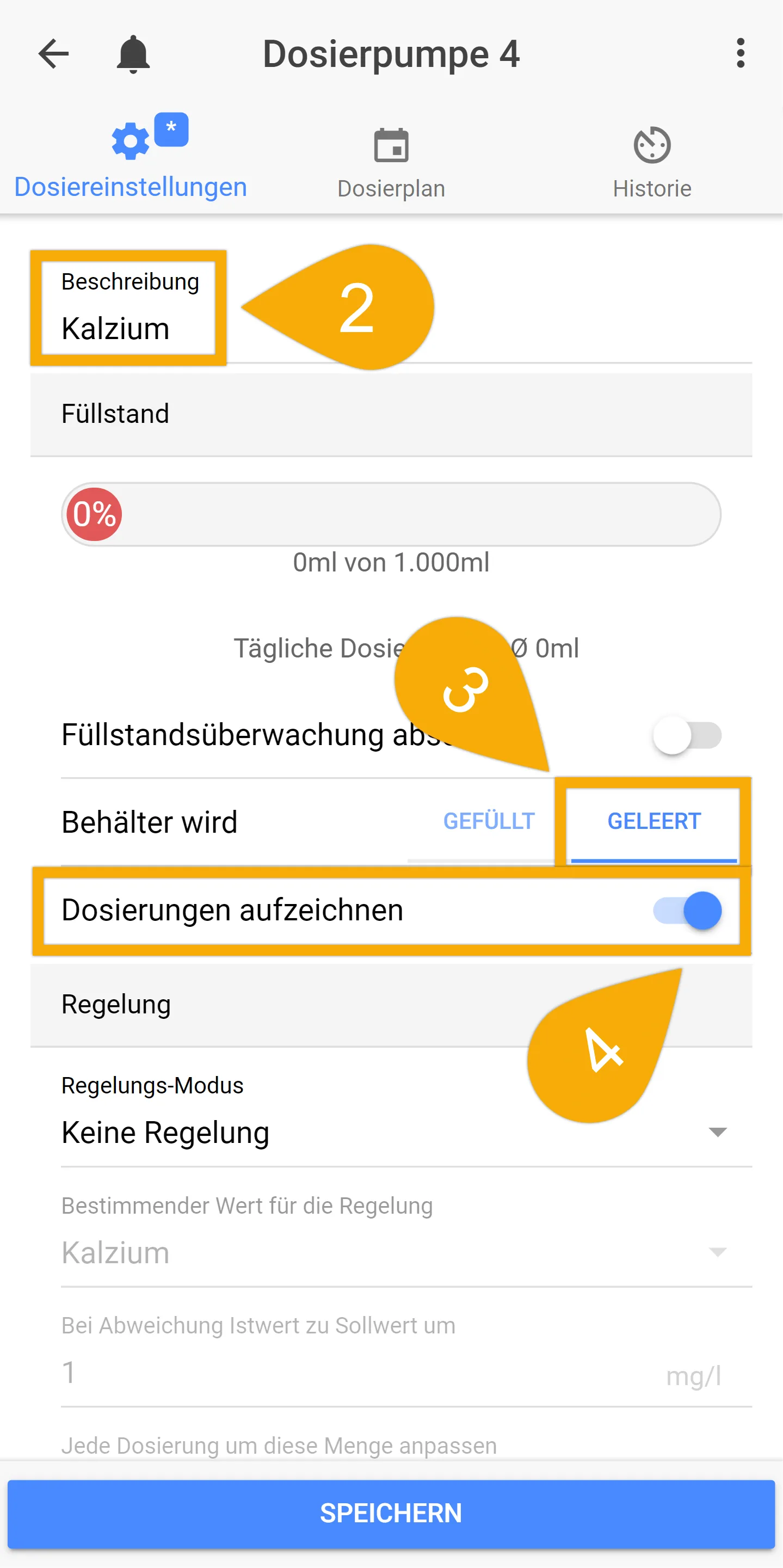

  2. Geben Sie eine Beschreibung für diese Pumpe ein
  3. Wählen Sie Behälter wird GELEERT aus

HINWEIS: Dadurch wird Ihr Primärgerät angewiesen, die Füllmenge der Flüssigkeit bei jeder Dosierung zu reduzieren

4. Wenn Sie Ihre Dosierungen aufzeichnen lassen möchten, aktivieren Sie Dosierungen aufzeichnen wie unten gezeigt

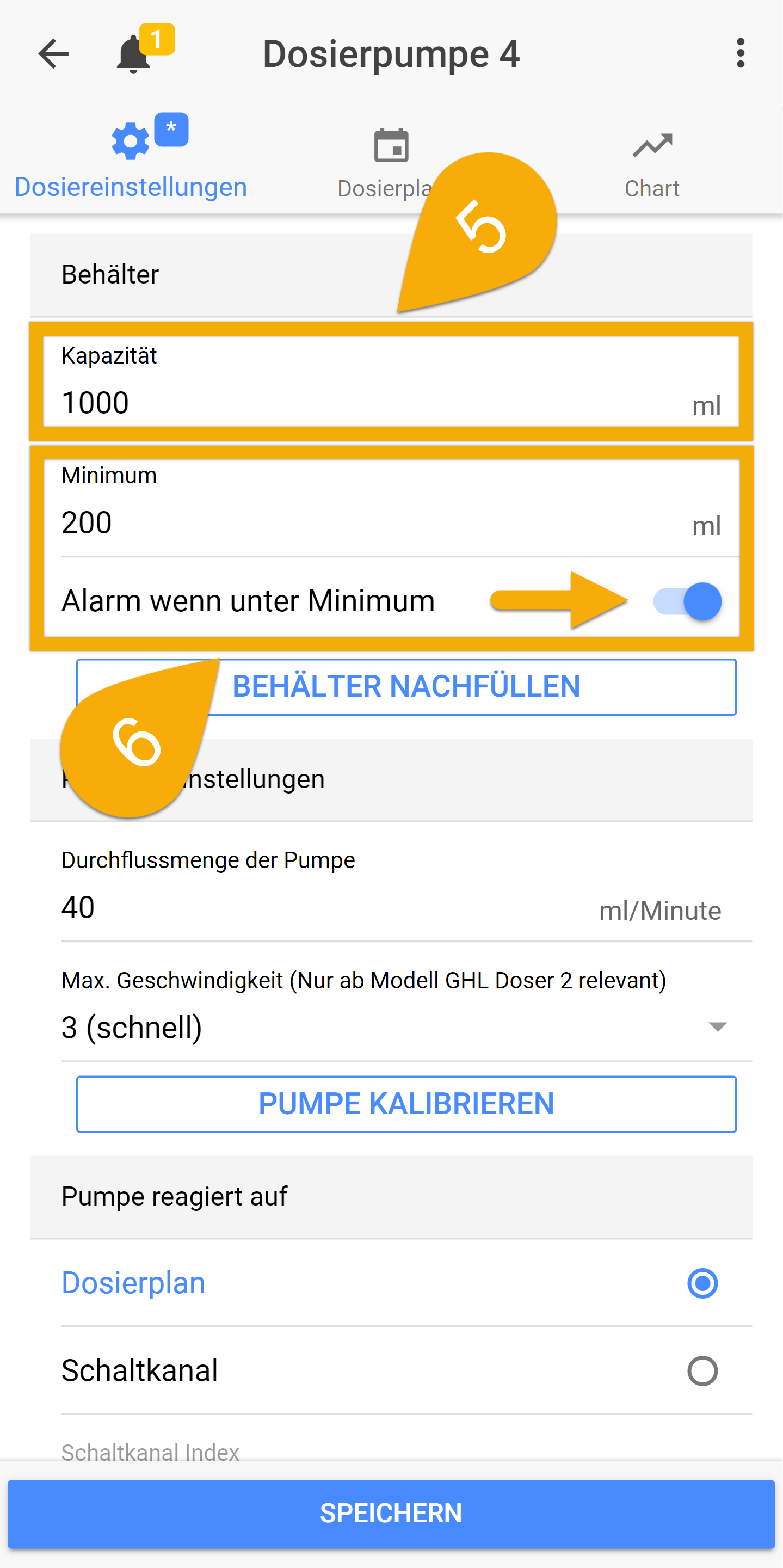

5. Geben Sie im Bereich Behälter die Kapazität Ihres Behälters ein

Beispiel: Wenn Ihr Behälter 1.000ml (1L) fasst, geben Sie 1000 ein.

6. Wenn Sie einen Alarm auslösen möchten, geben Sie den minimal zulässigen Füllstand ein und aktivieren Sie die Alarmbenachrichtigung

Beispiel: Wenn Sie 200ml eingeben, löst Ihr Primärgerät einen Alarm aus, wenn der Füllstand des Behälters 200ml oder weniger Flüssigkeit enthält.

7. Betätigen Sie Behälter nachfüllen und geben Sie die Menge in ml ein, die sich derzeit im Behälter befindet

4. Pumpe: Pumpengeschwindigkeit einstellen
Die Geschwindigkeit, die Sie wählen, hängt von der ml-Menge ab, die Sie pro Dosierung dosieren möchten.

  1. Wählen Sie im Bereich Pumpen-Einstellungen die gewünschte Pumpengeschwindigkeit

Wann wählen Sie welche Geschwindigkeit…

Die Geschwindigkeit, mit der Sie Ihre GHL-Pumpe betreiben wollen, hängt von der Menge ab, die Sie in einem einzigen Zyklus dosieren möchten, sowie von der erforderlichen Genauigkeit. Hier sind einige Empfehlungen zur Wahl der richtigen Geschwindigkeit:

Geschwindigkeit 0: Wählen Sie dies, wenn Sie Einzeldosierungen mit weniger als 0,5ml vornehmen möchten
Geschwindigkeit 0 oder 1:
Wählen Sie dies, wenn Sie 0,1ml Dosierschritte benötigen; 4,7ml oder 15,3ml
Geschwindigkeit 2 oder 3: Wählen Sie dies, wenn Ihre Einzeldosis 1ml oder mehr beträgt.

2. Klicken Sie auf SPEICHERN, um die neue Pumpengeschwindigkeit einzustellen

4. Pumpe: Kalibrierung

1. Betätigen Sie PUMPE KALIBRIEREN

Die Pumpe läuft nun 1 Minute lang

2. Prüfen Sie, wie viele ml dosiert wurden, und geben Sie diese Menge in das Feld Durchflussmenge der Pumpe ein

3. Klicken Sie auf SPEICHERN

4. Pumpe: Dosierplan erstellen

  1. Klicken Sie auf die Registerkarte Dosierplan
  2. Wählen Sie einen Dosierzeiten-Modus

Die Dorsierzeiten-Modi

Der von Ihnen gewählte Modus hängt davon ab, wie Sie Ihren Dosierplan einstellen möchten

Automatisch: Ermöglicht es Ihnen, die Anzahl der Dosierungen pro Tag, die Menge pro Dosierung und den Zeitpunkt der ersten Dosierung anzugeben.
Wenn Sie beispielsweise 50 ml dosieren möchten, können Sie die Pumpe auf 5 Dosierungen pro Tag und 10 ml pro Dosierung einstellen; 5 x 10 ml = 50 ml Gesamtdosis pro Tag. Die einzelnen Dosierungen werden gleichmäßig über ein Zeitfenster von 24 Stunden verteilt.

Individuell: Ermöglicht es Ihnen, die genaue Zeit und Menge der Dosierung/en anzugeben.

3. Wählen Sie einen Tagesmodus und betätigen Sie dann SPEICHERN

Über den Tagemodus

Der von Ihnen gewählte Tagemodus hängt davon ab, wie Sie den Zeitplan ausführen möchten

Spezielle Wochentage: Ermöglicht Ihnen die Auswahl der Wochentage, an denen diese Zeitschaltuhr ausgeführt werden soll
Tage-Intervalle: Hiermit können Sie wählen, wie oft diese Zeitschaltuhr in Intervallen ausgeführt werden soll.

Zum Beispiel, Wiederholung alle 3 Tage = Zeitschaltuhr wird alle 3 Tage laufen
Beginnend in — ist eine Verzögerung. Wenn Sie den Start der Zeitschaltuhr verzögern möchten, geben Sie an, um wie viele Tage.

— Verbleibende Schläuche installieren und positionieren

Wenn alle Pumpen eingerichtet und kalibriert sind, ist es an der Zeit, die restlichen Schläuche anzuschließen.

  1. Leeren Sie alle Dosierschläuche, indem Sie die Tasten für die manuelle Steuerung des Dosers drücken und gedrückt halten

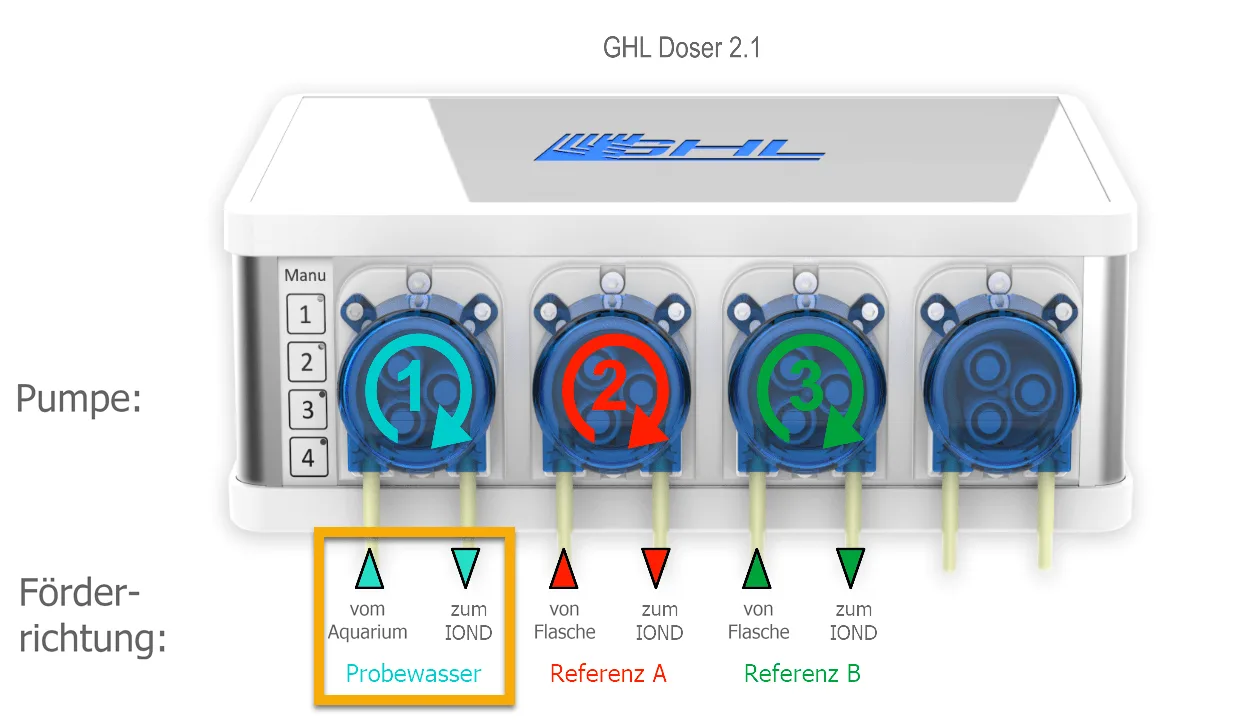

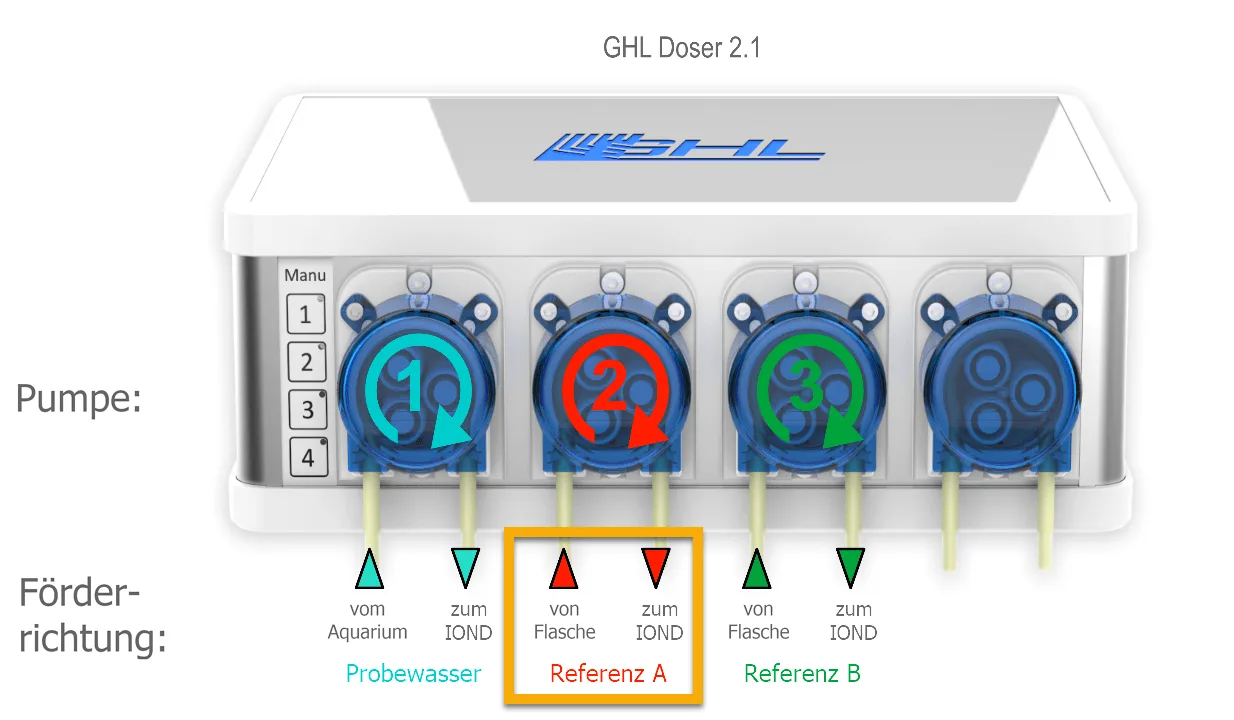

Orientieren Sie sich bei den folgenden Schritten an den jeweiligen Abbildungen und beachten Sie die Pfeile, die die Durchflussrichtung angeben. So stellen Sie sicher, dass Sie jeden Schlauch korrekt an den Doser und IOND anschließen.

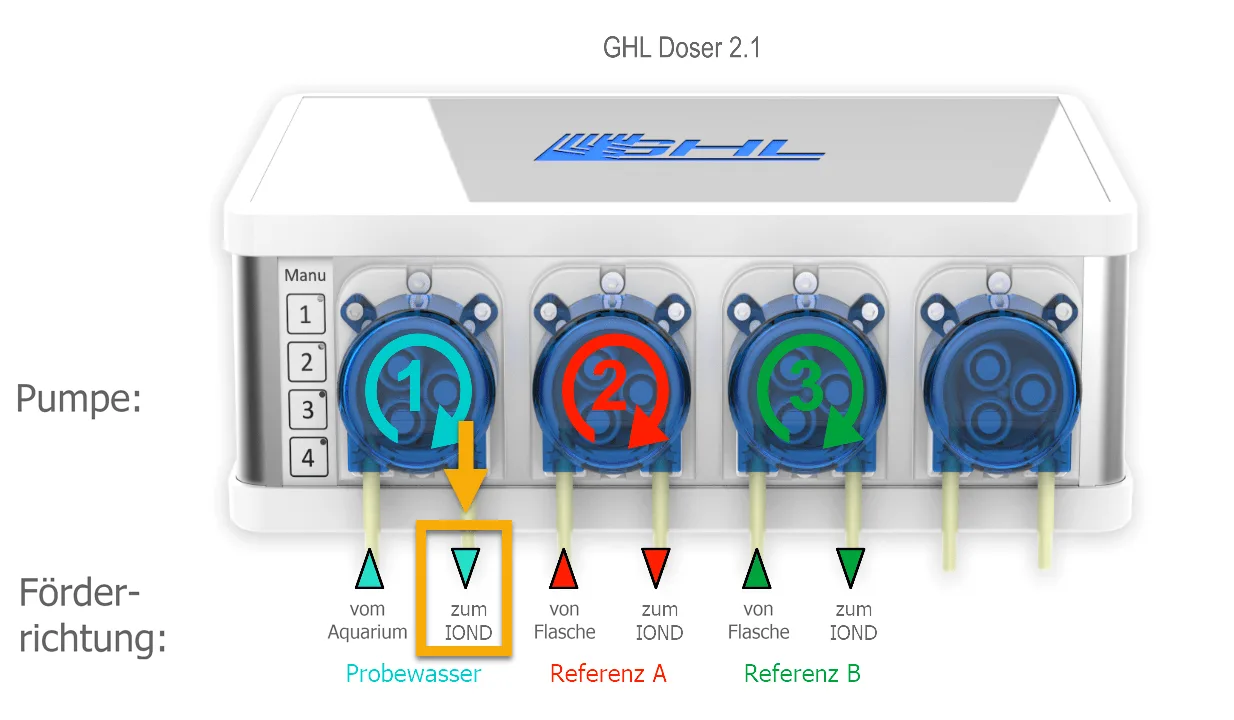

2. Nehmen Sie den Wasserprobenschlauch zur LINKEN des Pumpenkopfes und platzieren Sie ihn in Ihrem Technikbecken

ACHTUNG: Stellen Sie sicher, dass dieser Schlauch in einem Bereich platziert wird, der frei von Mikroblasen und Schmutzpartikeln ist

3. Nehmen Sie den Wasserprobenschlauch zur RECHTEN des Pumpenkopfes und schließen Sie ihn an den mit Water Sample IN/OUT beschrifteten IOND-Anschluss an

4. Nehmen Sie den Referenz A-Schlauch zur LINKEN des Pumpenkopfes und führen Sie ihn in die Referenz A-Flasche. Drücken Sie anschließend die Taste für die manuelle Steuerung und halten Sie sie gedrückt, bis beide Schläuche IN / OUT mit Referenzflüssigkeit gefüllt sind.

WICHTIG: Es dürfen sich weder auf der linken noch auf der rechten Seite im Schlauch Luftblasen befinden!

5. Nehmen Sie den Referenz A-Schlauch zur RECHTEN des Pumpenkopfes und verbinden Sie ihn mit dem IOND-Anschluss mit der Bezeichnung Reference A IN

6. Nehmen Sie den Referenz B-Schlauch zur LINKEN des Pumpenkopfes und führen Sie ihn in die Referenz B-Flasche. Drücken Sie anschließend die Taste für die manuelle Steuerung und halten Sie sie gedrückt, bis beide Schläuche IN / OUT mit Referenzflüssigkeit gefüllt sind.

WICHTIG: Es dürfen sich weder auf der linken noch auf der rechten Seite im Schlauch Luftblasen befinden!

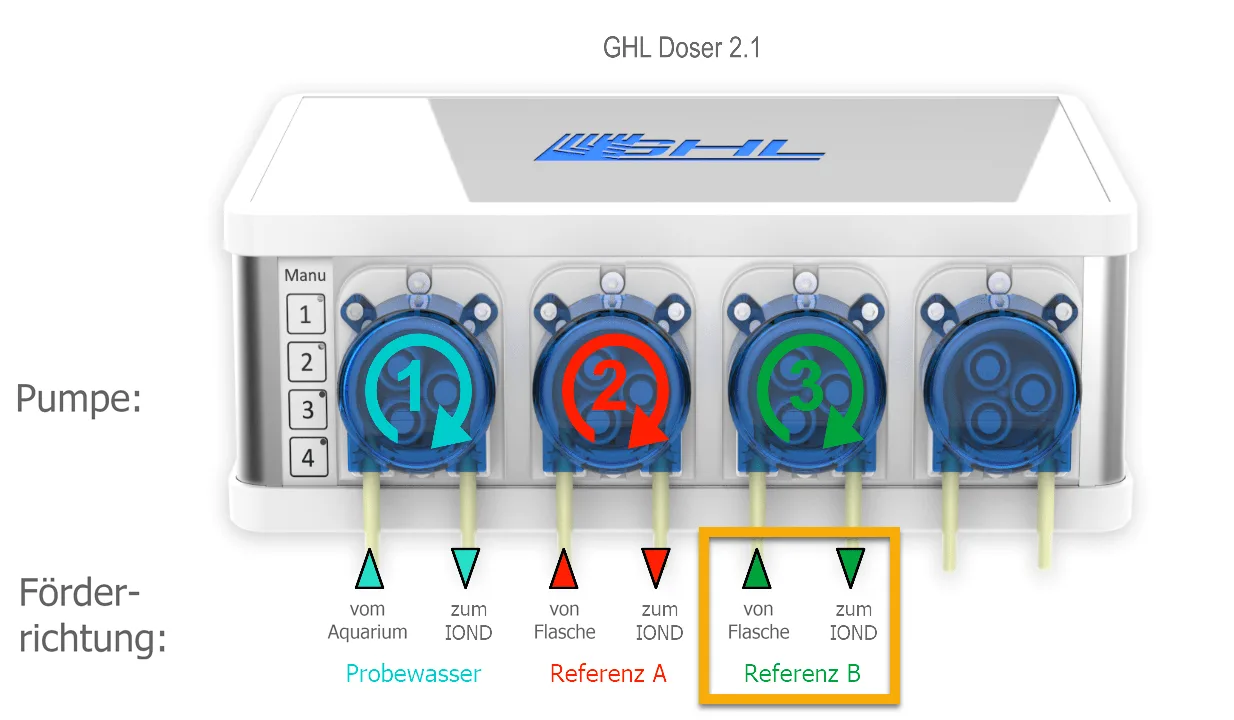

7. Nehmen Sie den Referenz B-Schlauch zur RECHTEN des Pumpenkopfes und verbinden Sie ihn mit dem IOND-Anschluss mit der Bezeichnung Reference B IN

ION Director Ersteinrichtung (Teil 3)

Nachdem Sie nun Teil 2 der Einrichtung abgeschlossen haben, können Sie zu Teil 3 übergehen, in dem gezeigt wird, wie Sie den MUI-Sensor anschließen und kalibrieren. Außerdem zeigen wir Ihnen, wie Sie dem IOND die richtigen Dosierpumpen zuordnen und wie Sie Ihre IOND-Testeinstellungen konfigurieren.
